1.应力腐蚀裂纹的特征
应力腐蚀裂纹与其他类型的焊接裂纹有明显的区别，其主要特征如下：
(1)应力腐蚀裂纹的形态：从表面上看，裂纹的分布如同疏松的网状或龟裂的形式，若在焊缝表面上，多以横向裂纹出现，如图2-16所示。如果深入金属内部观察应力腐蚀裂纹，其形态如同树根一样，从断口的形态来看，是属典型的脆性断口。一般情况下，低碳钢、低合金钢、铝合金、α黄铜，以及镍基合金等，应力腐蚀开裂多属沿晶开裂，β黄铜和在氯化物介质中的奥氏体不锈钢的应力腐蚀开裂多属穿晶开裂。

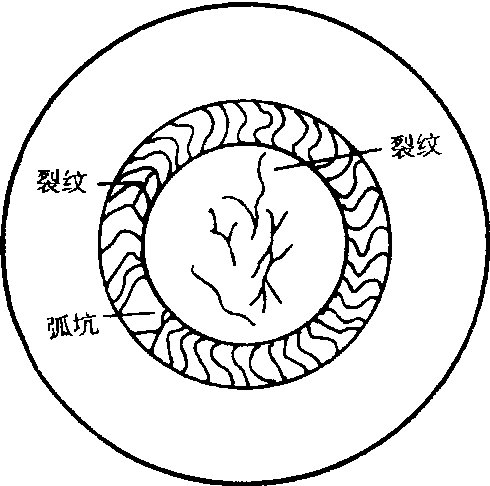

图2-16 应力腐蚀裂纹发生的位置及形态
(2)产生应力腐蚀裂纹的匹配性：金属材料并不是在任何腐蚀介质 ...... （共2011字） [阅读本文]>>
焊接焊接方法很多，而且新的方法不断涌现。将各种方法科学地归类是一个十分复杂重要的问题。科学的分类，可以帮助我们了解各种焊接方法的特点和本质，为开发焊接新技术提供理论依据。焊接分类方法很多，其优缺点各有差异。
焊接选择焊接方法应在保证焊接产品质量优良可靠的前提下，有良好的经济效益，即生产率高、成本低、劳动条件好、综合经济指标好。为此选择焊接方法应考虑下列因素：1.产品结构类型焊接产品的结构类型归纳为四类：结构件类
焊接1.焊接区内气体的来源焊接过程中，焊接区内充满大量气体，这些气体不断地与熔化金属发生冶金反应，从而影响焊缝金属的成分和性能。气体的来源：(1)焊接材料：焊接材料是焊接区内气体的主要来源，主要由其中的造气
焊接焊接材料的药剂(如药皮、药芯、焊剂)在焊接高温时熔化的产物及其在焊接冶金过程中的生成物，称为焊接熔渣。1.焊接熔渣的作用(1)机械保护作用：焊接时，焊接材料的药剂熔化后所形成的液态熔渣覆盖在熔滴和熔池的
焊接焊接熔池的金属由液态转变为固态的过程，称为焊接熔池的一次结晶。1.焊接熔池一次结晶的特点(1)熔池的体积小、冷却速度大：焊接熔池的体积远比金属冶炼和铸造时小，单丝埋弧焊时，熔池的最大体积约为30cm3，
上一篇
