8.1 水导及水封安装技术
在导水机构预装结束后，水封支座、检修密封、工作密封支撑、水导瓦架与顶盖一起在安装间预装，调整同心度合格后，配钻定位销钉孔。在机组盘车完毕机组总装阶段，开始水导、水封的正式安装，复查同心度。
8.1 .1 水轮机导轴承安装

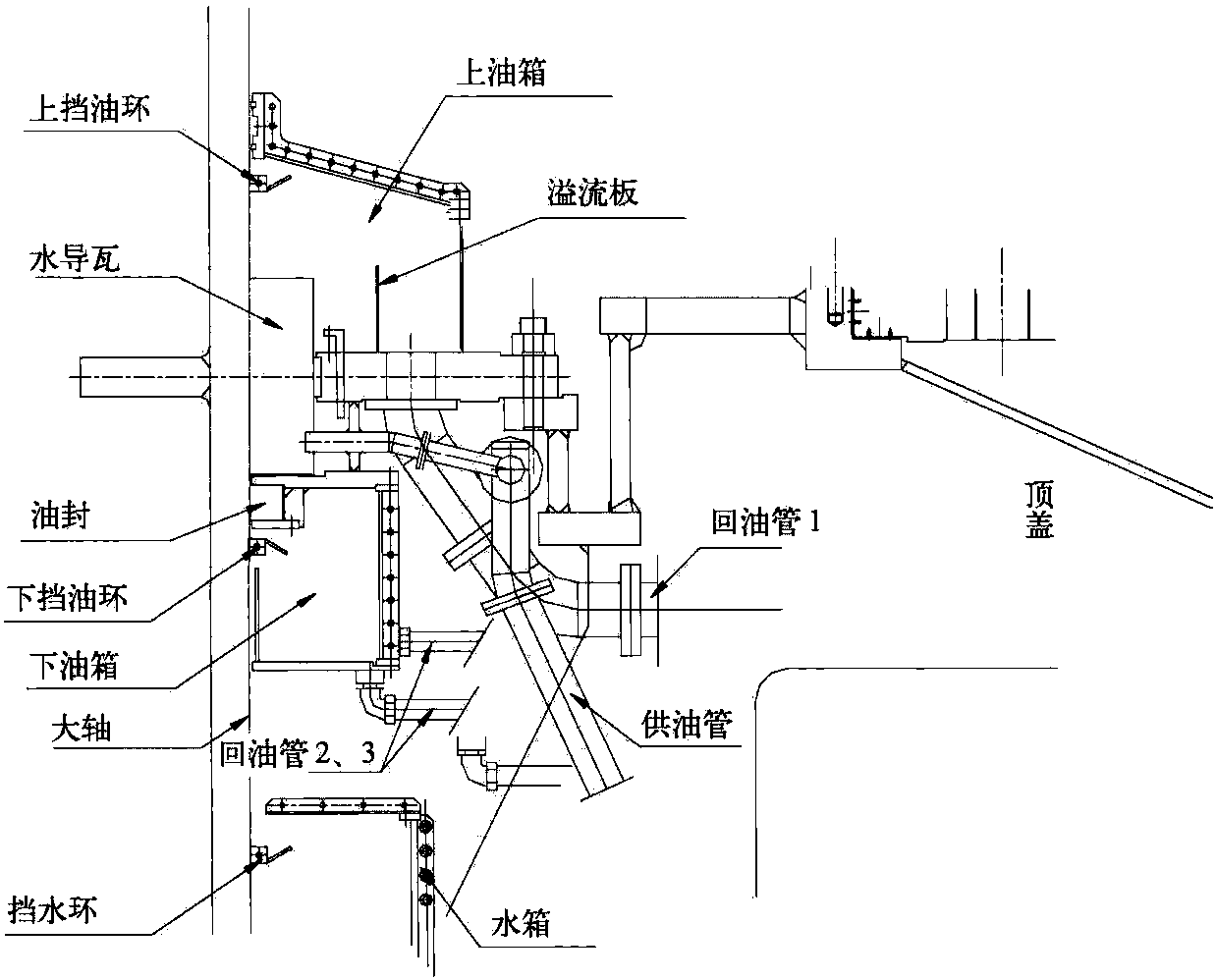

水轮机导轴承系统由水导瓦、上油箱、下油箱、顶盖上的主油箱及润滑冷却系统等组成。水导瓦为分块瓦 (12块瓦)，瓦面材料为巴式合金 (Babitt metal 90%Sn)，厚度至少为3mm。外循环润滑油系统有两台油泵、双过滤器、油管路及其自动化元件组成，每台油泵流量为440L/min，最大出口压力为0.4MPa，每台泵都能保证轴承供油量，运行时可选择一台运行 ...... （共4780字） [阅读本文]>>
