9.1 调速器安装技术
三峡左岸工程混流式水轮机调速器型号为DIGIPID1500，由法国奈尔皮克(NEYRPIC)公司生产，现从属于阿尔斯通集团，其调速系统主要由以下六部分组成： 调速器电气柜、调速器控制柜、油泵电动机组、回油箱、压力罐、接力器、管路及辅助设备等。
9.1 .1 接力器安装与调整
接力器的安装包括预装与正式安装。针对接力器的结构形式，专门设计制作安装台车，以便接力器的吊装就位与调整。

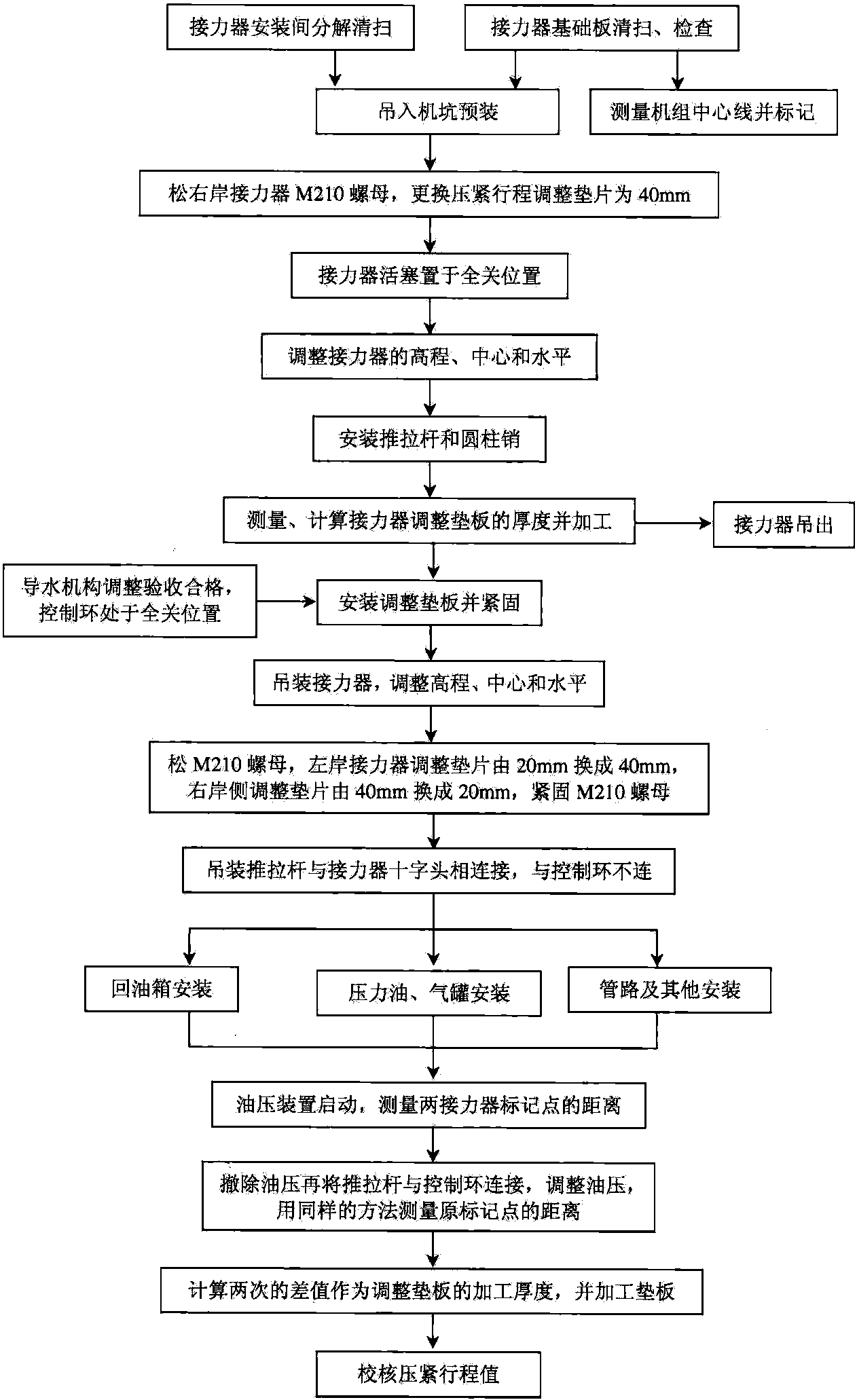

9.1.1.1 接力器预装
测放机组中心线并标记。在控制环吊入机坑并置于全关位置与活动导叶连接时，导叶用钢绳捆绑，此时进行接力器的预装。接力器活塞中心设计高程为62.25m，考虑到预埋基础部件的高 ...... （共2230字） [阅读本文]>>
