5.1 发电机定子安装技术

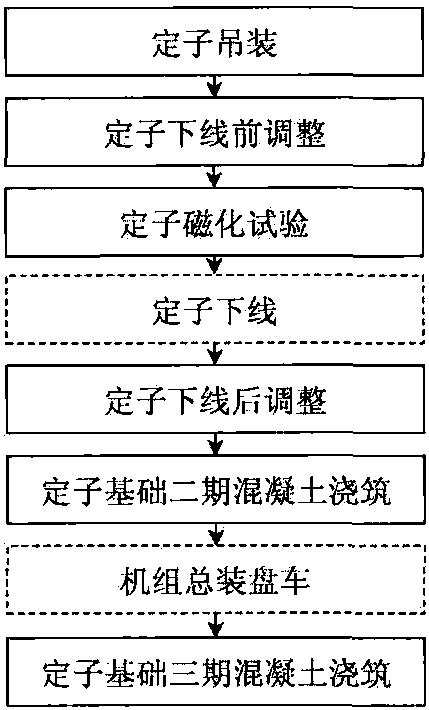

5.1.1 发电机定子安装程序(见图3-5-1)
图3-5-1 发电机定子安装流程图
5.1.2 发电机定子吊装
发电机定子在组装基坑完成组装工作后，吊入安装机坑进行安装，并在安装基坑完成磁化试验。磁化试验在定子初步调整圆度、水平、中心完成后进行。
定子起吊使用厂房桥机进行，单钩起吊。定子吊具为扇形辐射梁结构。
定子吊装主要参数如表3-5-1所示。
表3-5-1 发电机定子吊装主要参数
定子叠完片后总重量714t吊具重量141t吊具最大跨距22m定子吊装起吊总重量855t定子吊装总高度8.3m厂房桥机额定起重量1200t厂房桥机额定起吊高度约16m
5.1.3 发电机定子下线前调整
5.1.3.1 定子安装机坑基础顶丝高程 ...... （共3784字） [阅读本文]>>
