6.1 发电机下端轴及下机架安装技术

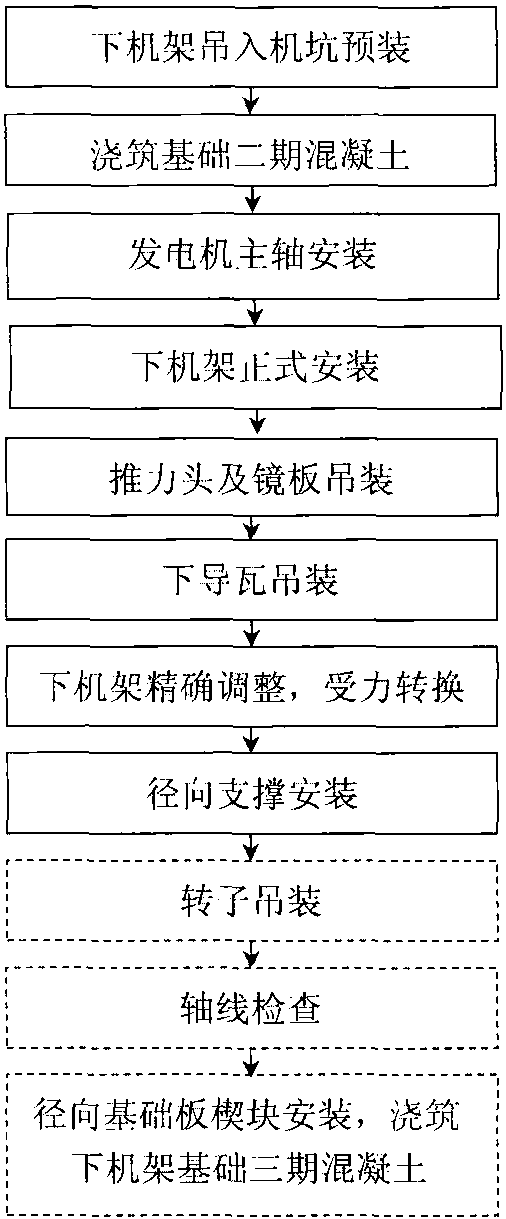

图3-6-1 发电机下端轴及下机架安装流程图
6.1.1 发电机下端轴及下机架安装程序(见图3-6-1)
6.1.2 下机架预装
下机架基础设计要求下机架需进行预装，一方面可以保证受力时基础螺栓二期混凝土的养生期已满，另一方面便于正确进行下机架基础进行受力转换，保证下机架在受力状态下不发生水平变化。预装可根据现场实际安装进度，以底环为基准; 亦可以水机轴或发机轴为基准，对下机架进行初步调整。预装后将下机架吊出机坑，单独对基础螺栓进行二期混凝土浇筑。
下机架预安装程序
(1) 清扫下机架安装基础，检查基础预埋件混凝土养生期应满足承重要求。
(2) 对在安 ...... （共5638字） [阅读本文]>>
