2.3 SIM卡电路故障点排除图解
分类：数码手机维修技术208字
电路简述
SIM卡接口电路由D200(局部)、N100(局部)及卡座等组成。D200通过N100来控制SIM卡的工作状态，其中，卡座的1脚为时钟脚，2脚为复位脚，3、5脚为供电脚，6脚为数据脚，4脚接地，V104为保护稳压管。见图1-34。

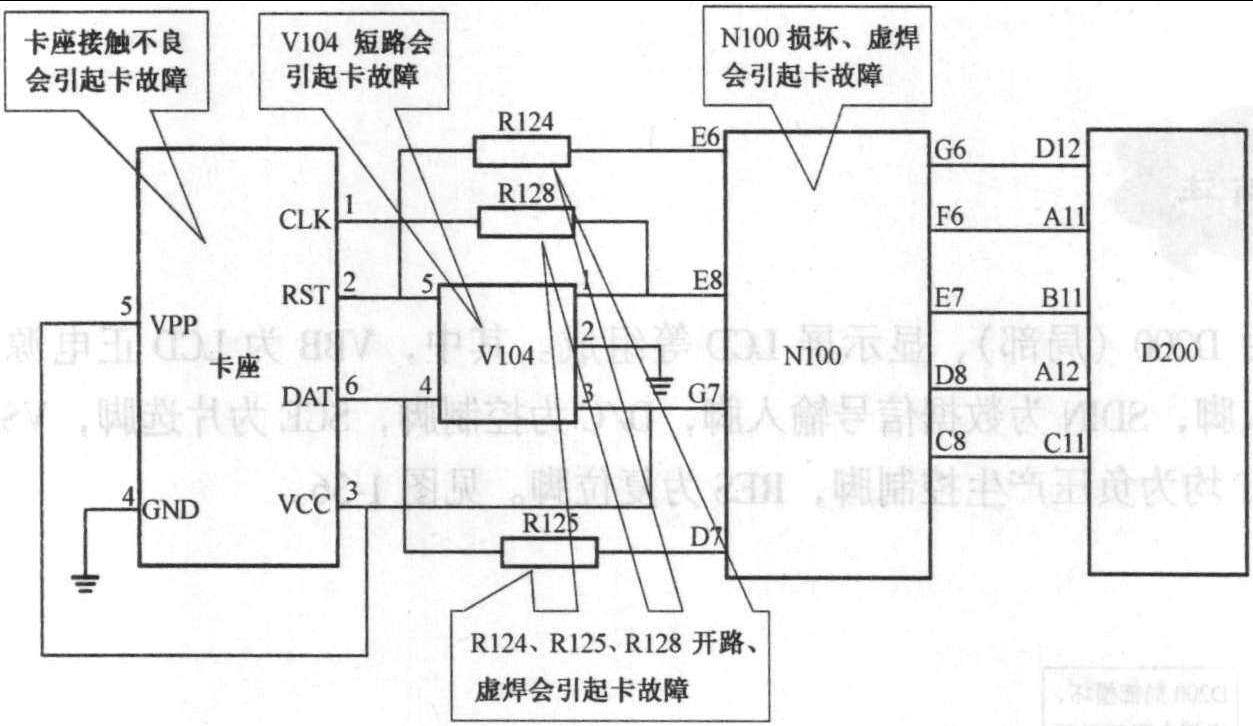

图1-34 SIM卡接口电路图
图1-35 实物对照图
故障排除方法
清洗SIM卡座及接点，更换损坏的模块或元件 ...... （共208字） [阅读本文]>>
