LCD接口各脚电压表
1234567892.8V0V0V2.8V2.8V2.8V0V0V2.8V
电路简述
显示电路由D200(局部)、显示屏LCD等组成。其中，VBB为LCD正电源脚，CLK为时钟信号输入脚，SDIN为数据信号输入脚，D/C为控制脚，SCE为片选脚，VSS为接地脚，OSC、VOUT均为负压产生控制脚，RES为复位脚。见图1-36。

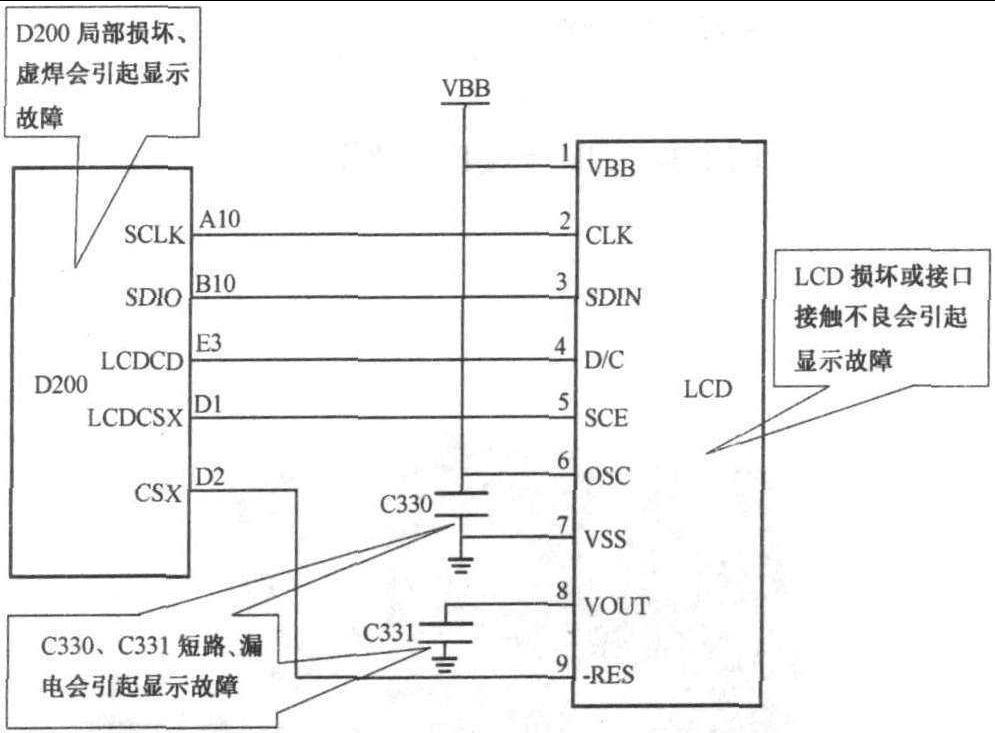

图1-36 显示电路图
故障排除方法
清洗LCD显示屏接口，用热风枪等加焊可能的虚焊部位，更换LCD接口导电胶或LCD显示屏，更换损坏的模块或元件。
图1-37 实物对照 ...... （共330字） [阅读本文]>>
