2.5 音频处理电路故障点排除图解

分类：数码手机维修技术1013字

电路简述

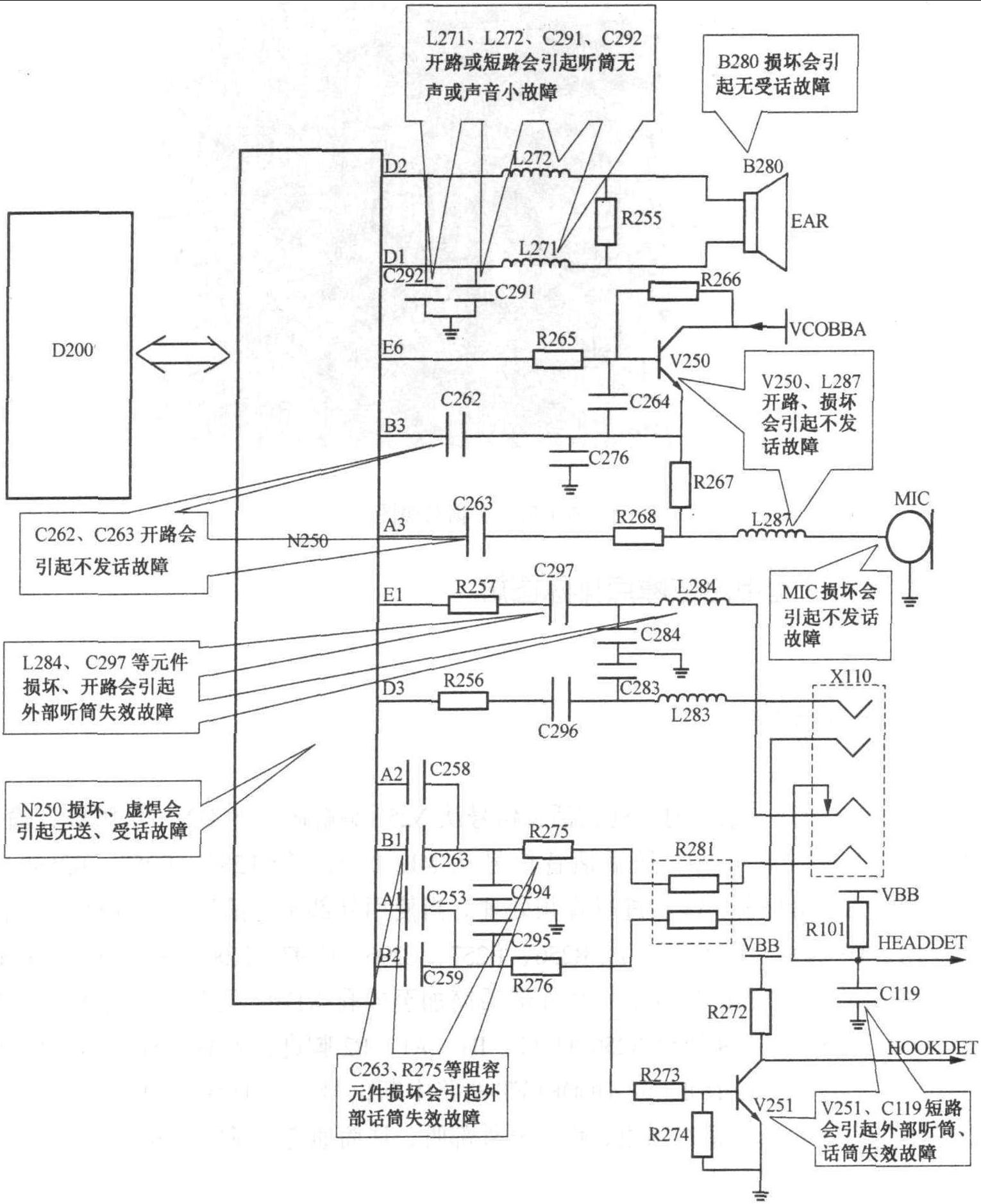

当使用本机听筒、话筒时，受话话音信号从N250编解码器的D2、D1脚放大输出后，经1272、L271至听筒B280。送话话音信号从MIC加入，经1287、R267、R268、C262、C263等进入N250的B3、A3脚进行音频处理。当使用外部听、话筒时，受话话音信号从N250的E1、D3脚放大输出后，经R256、R257、C296、C297、L284、L283加至外部插孔X110再到外部听筒。送话话音信号从外部话筒加至插孔X110、再经R281、R275、R276、C253、C258、C263、C259加至N250的A2、B1、A1、B2脚进行音频处理。当使用外部插孔X110时，会产生HEADDET及HOOKDET两路中断信号送至D200 (CPU)，CPU便自动控制N250切断本机听、话筒通道，而打开外部听、话筒通道。见图1-38。

电路 ......     （共1013字）    [阅读本文]>>
