电路简述
开机时，按下开关键(ON/OFF)，低电位信号经R224加至N201的E4脚，使N201内部逻辑电路被触发启动而进入工作状态，从N201的C6脚输出VBB (2.8V)，供给逻辑电路，从N201的B4脚输出VCORE (2V)供给D300，从N201的H5脚输出VXO (2.8V)供给主时钟模块G502、从N201的A5脚输出PURX (2.8V) 复位信号给D300。当开机条件均满足后，D300运行开机程序并进行硬软件的自检，自检正常后，从D300的K11脚输出开机维持信号至N201，维持手机正常开机。关机时，按下开关键，低电位信号经V414加至D300的F2脚，当时间超过64ms时，D600判定为关机请求信号，即运行关机程序，最后撤去开机维持信号，实现关机。见图1-53。

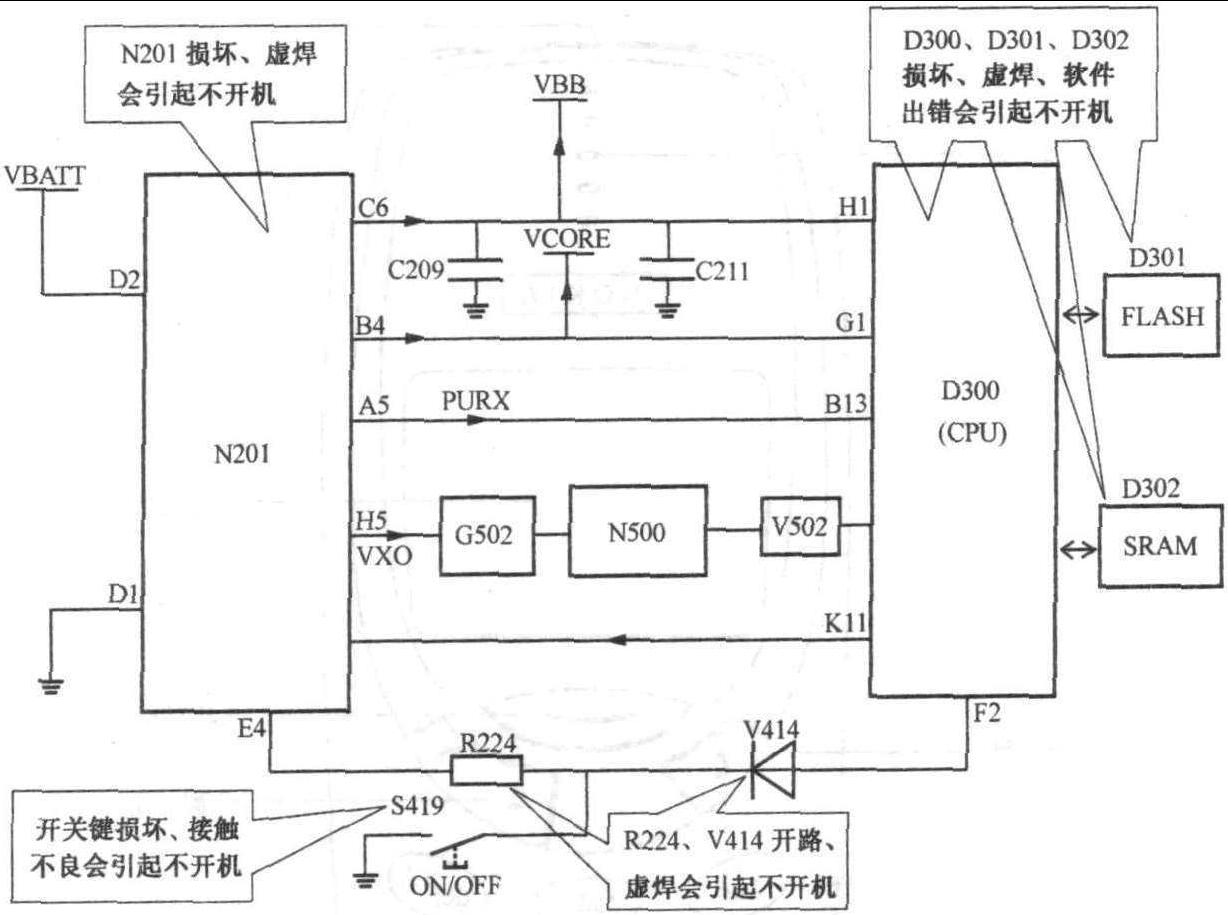

图1-53 开关机电路图
电路简 ...... （共953字） [阅读本文]>>
