电路简述
该电路由D300、N201、X400(卡座)及V203等组成，D300通过N201向SIM卡发送SIMCLK、SIMRST、SIMDAT等信号，并接收来自SIM卡的数据信息，N201可同时检测是3V还是5V的SIM卡，并提供出相应的VSIM (3V或5V)给SIM卡供电，VSIM (5V)来自V116、C132构成的升压电路，V203包含4个保护二极管。见图1-57。
故障排除方法
加焊可能的虚焊部位，清洗SIM卡接口及卡座，更换损坏的元器件。

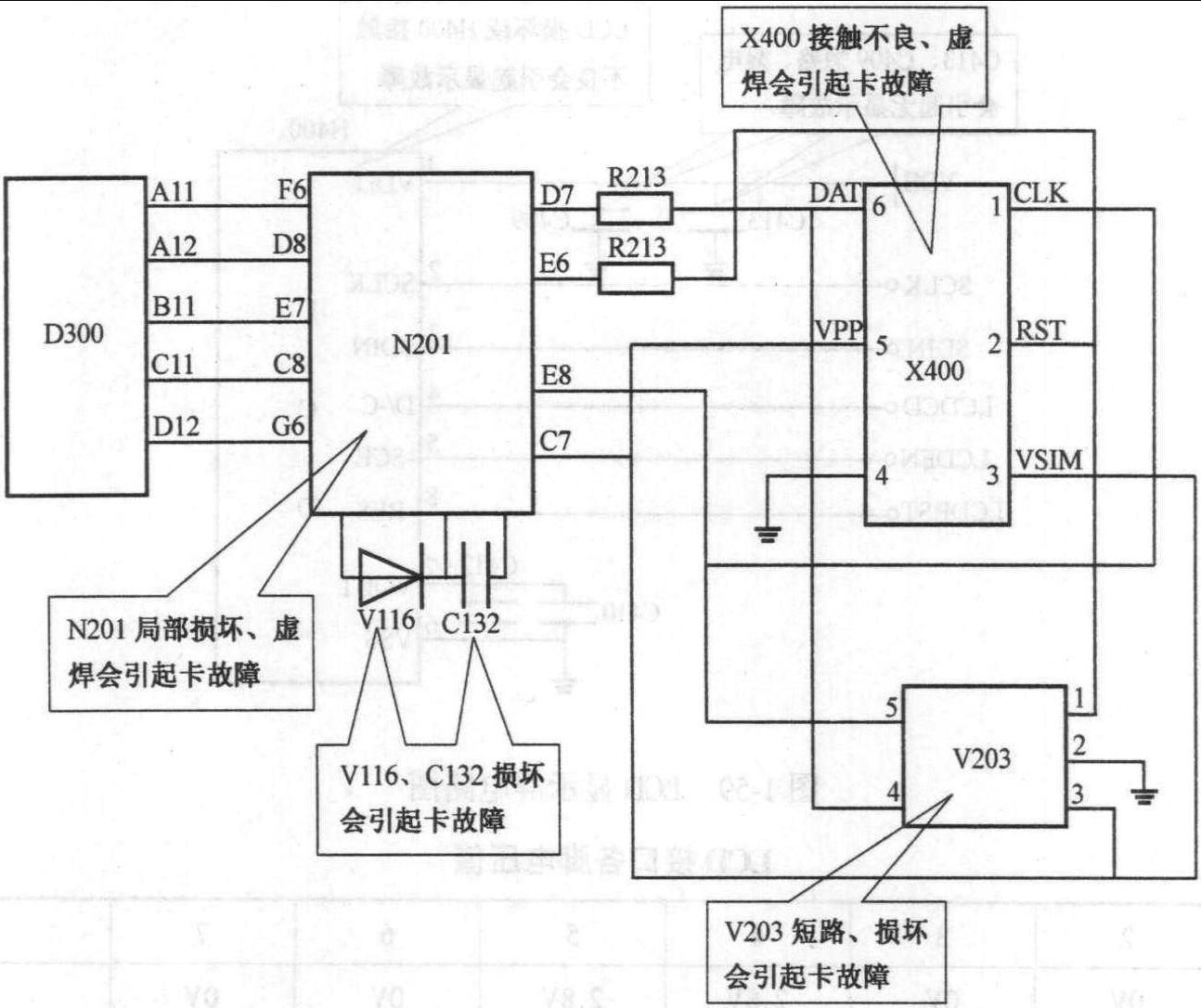

图1-57 SIM卡接口电路图
