3.6 收发信机电路故障点排除图解
分类：数码手机维修技术2083字
电路简述
Z502为天线切换开关模块，接收时，由天线接收的载波信号GSM (935～960MHz)或DCS (1805～1880MHz) 经C593耦合加至Z502的4脚，再从Z502的14、12脚分别输出，经Z501接收滤波后，从Z501的1脚输出GSM-RX载波信号，从Z501的3脚输出DCS-RX载波信号。发射时，发射载波信号GSM-TX (890～915MHz) 或DCS-TX(1710～1785MHz)分别加至Z502的8、10脚，再从Z502的4脚输出送至天线向外发射。TXVGSM和TXVDCS分别加至Z502的16脚和2脚，用于控制双频切换。见图1-66。

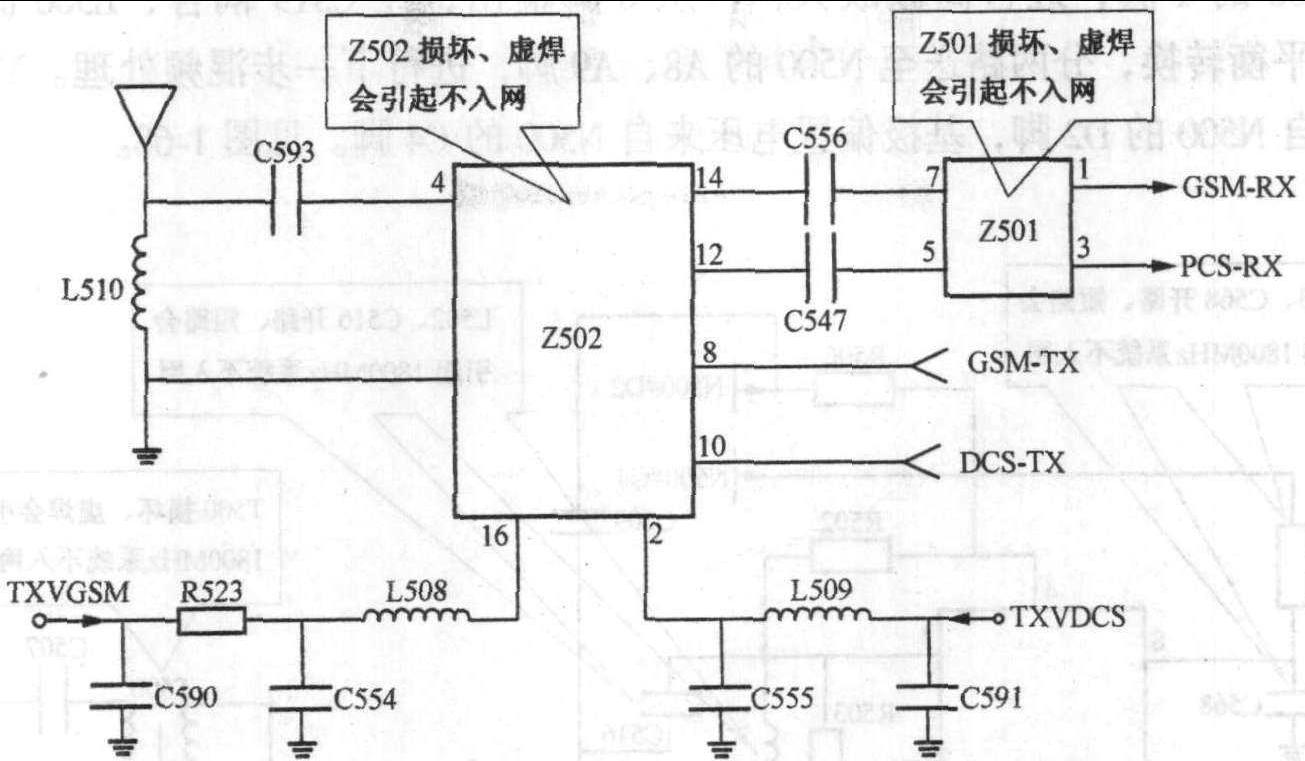

图1-66 天线切换开关电路图
电路简述
当手机工作在GSM900MHz频段时，来自Z501的GSM-RX载波信号经C545、C541耦合加至V501的2脚，进行高频放大，再从4脚输出，经C537、C534耦合，Z500滤波，并由T501 ...... （共2083字） [阅读本文]>>
