电路简述

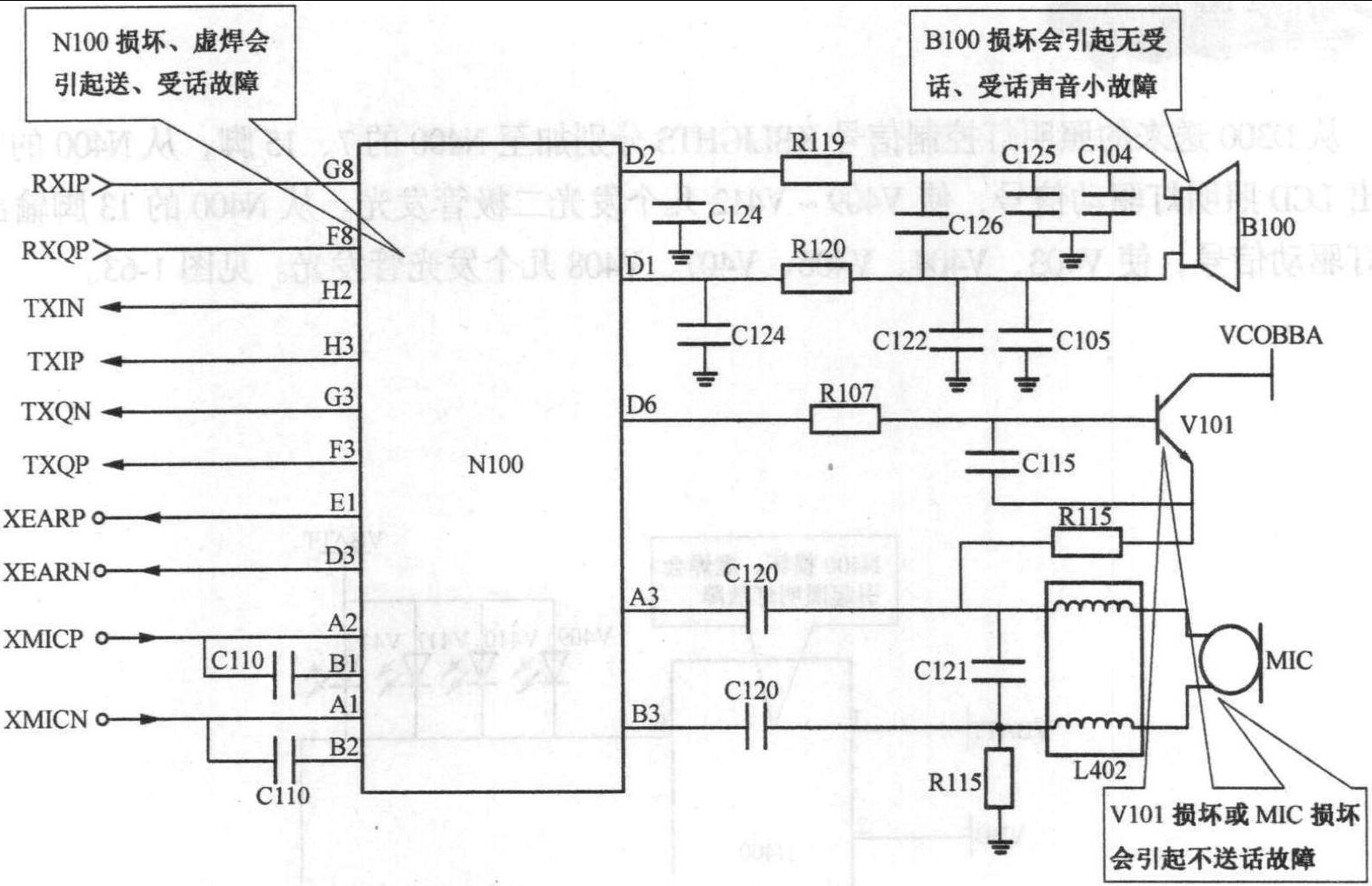

接收时，接收基带信号RXIP、RXQP从N100的G8、F8脚进入，在N100内完成数字解调，变为数字信号，再送往D300内进行信道解码、去交织、话音解码，然后由D300返回N100内进行PCM解码、音频放大后，从N100的D1、D2脚输出受话信号，推动听筒B100发声，或从E1、D3脚输出受话信号，推动外部听筒(XEARP、XEARN)发声。发话时，由话筒MIC输入的送话信号经L402、C120耦合进入N100的A3、B3脚(由外部话筒XMICP、XMICN进入的送话信号分别进入N100的A2、B1、A1、B2脚)，在N100内进行音频放大、PCM编码后送到D300内完成话音编码、交织、信道编码、加密，得到数字流信号后再返回N100内完成GMSK数字调制，最后，从N100的H2、H3、G3、F3 ...... （共1355字） [阅读本文]>>
数码手机维修技术图1-1外观图
数码手机维修技术图1-2开关机电路图电路简述按下开关键S416，低电位信号经R413加至N100电源模块的E4脚，触发N100进入工作状态，同时，该信号经V418、R423加至D300(CPU)的F0脚，向CPU发出开
数码手机维修技术图1-8SIM卡接口电路图图1-9实物对照图电路简述SIM卡接口电路主要由N100电源模块和X100卡座组成，D300(CPU)通过N100对SIM卡的供电及复位、时钟、数据等信号进行控制或传送。见图1
数码手机维修技术图1-10LCD显示及背光电路图电路简述LCD显示模块直接与CPU连接，其工作电压VL由N400驱动转换器的2脚提供，而N400的7脚又接受从N200的E6脚送出的驱动信号的控制。D300(CPU)的A
数码手机维修技术电路简述当使用本机话筒、听筒时，机内话筒信号(IMICP、IMICN)经R216、R217、R219、R220、C226、C229等送入N200的B3、A3脚进行放大，再送至内部编码器进行处理。收信信号
