1.2 开关机电路故障点排除图解
分类：数码手机维修技术580字

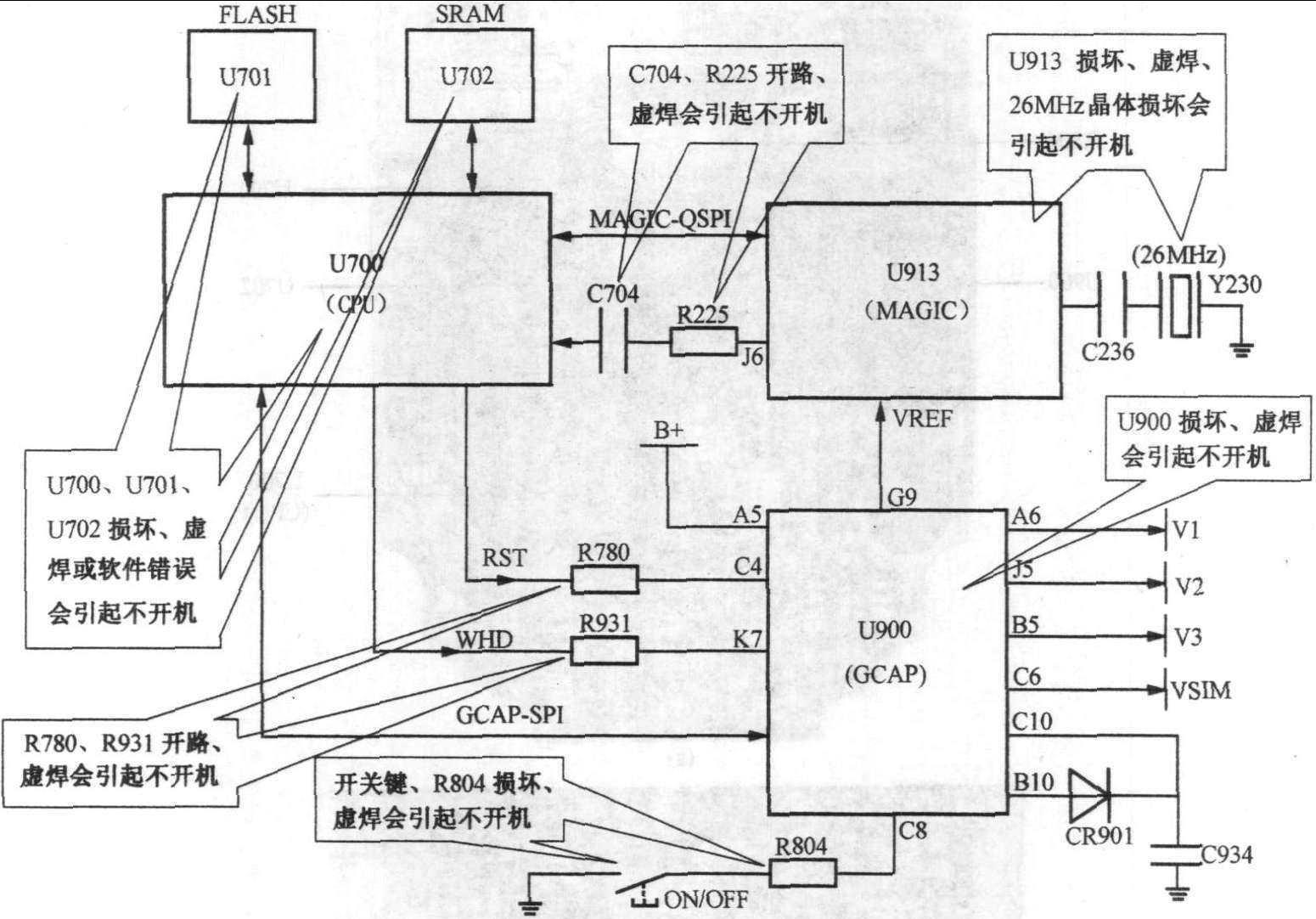

图2-2 开关机电路图
电路简述
开机时，按下开关键(ON/OFF)，向U900电源模块的C8脚加入一个低电平触发信号，U900内部逻辑电路即被启动，输出各项电压，26MHz振荡器随即工作，经U913内部二分频后产生13MHz主时钟信号，从U913的J6脚输出加至CPU，CPU立即给出复位信号(RST)使相应模块复位，并运行开机程序，进行硬、软件自检，通过自检后，CPU给出开机维持信号(WHD)加至U900，维持手机正常开机。见图2-2。
图2-3 直流稳压供电电路图
图2-4 实物对照图
电路简述
手机正常开机后，U900输出各路电压，见图2-3，它们的供电方向分别是：
(1) V1 (5V)供给U900电源音频模块、U901负压发生器。
(2) V2 (2.75V)供给U701 (FLASH)、U702 (RAM)。
(3) ...... （共580字） [阅读本文]>>
