1.3 SIM卡电路故障点排除图解
分类：数码手机维修技术168字
电路简述
SIM卡接口电路由U900(局部)及卡座J900等组成，CPU通过U900与SIM卡建立通信联系。见图2-5。
故障排除方法
清洗或加焊SIM卡座，更换损坏的模块或元件，软件故障用摩托罗拉软件维修仪进行免拆机修复。

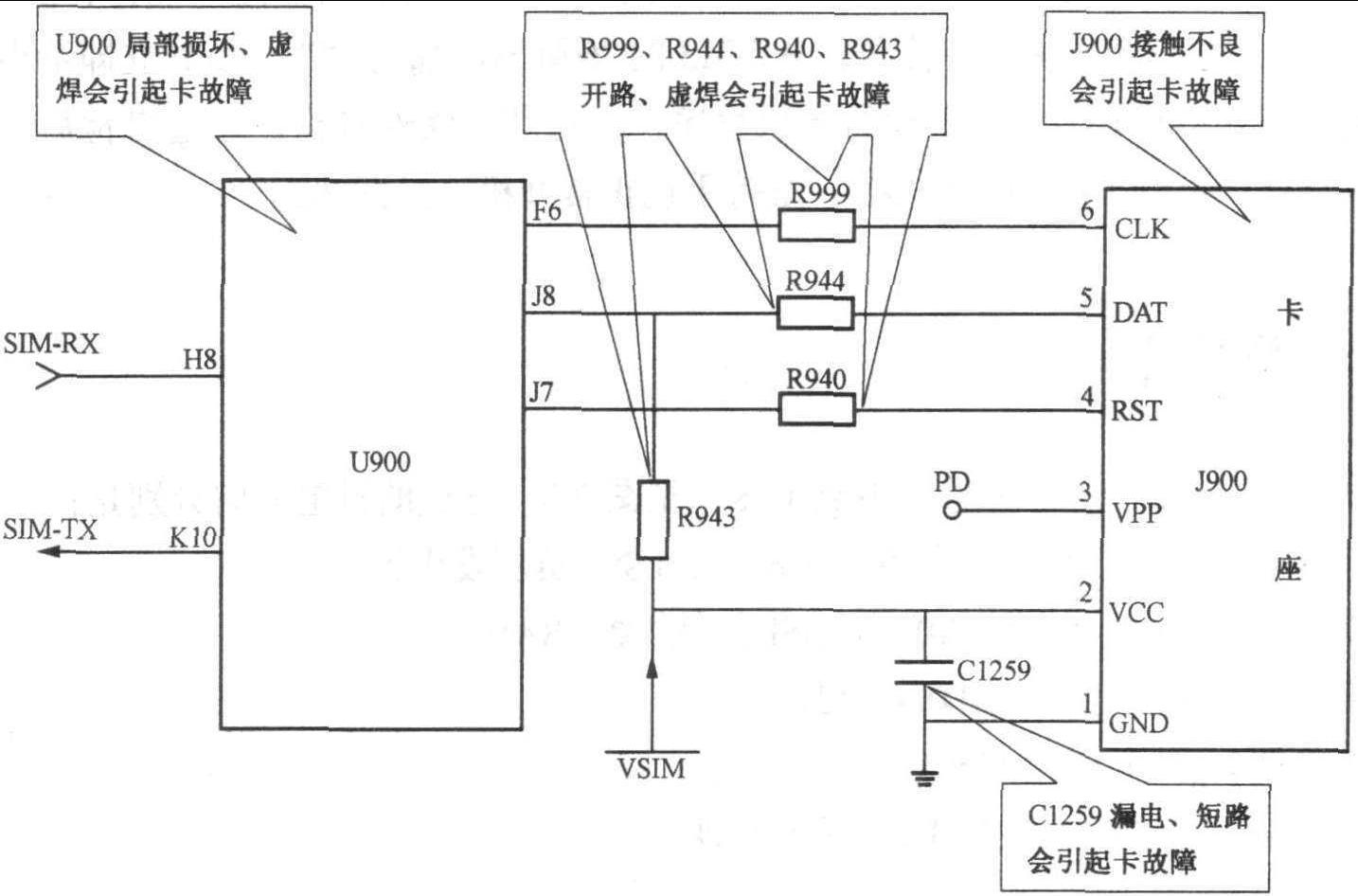

图2-5 SIM卡接口电路图
图2-6 实物对照 ...... （共168字） [阅读本文]>>
