电路简述
天线开关电路由天线开关模块U101、开关管Q101、Q102等组成，其作用是完成接收与发射状态的转换。当GSM-LNA275信号有效时，手机工作在900MHz频段，接收载波信号从U101的5脚输出。当DCS-LNA275有效时，手机工作在1800MHz频段，接收载波信号从U101的6脚输出。无论在哪个工作频段，发射载波信号都从U101的1脚输入。见图2-11。

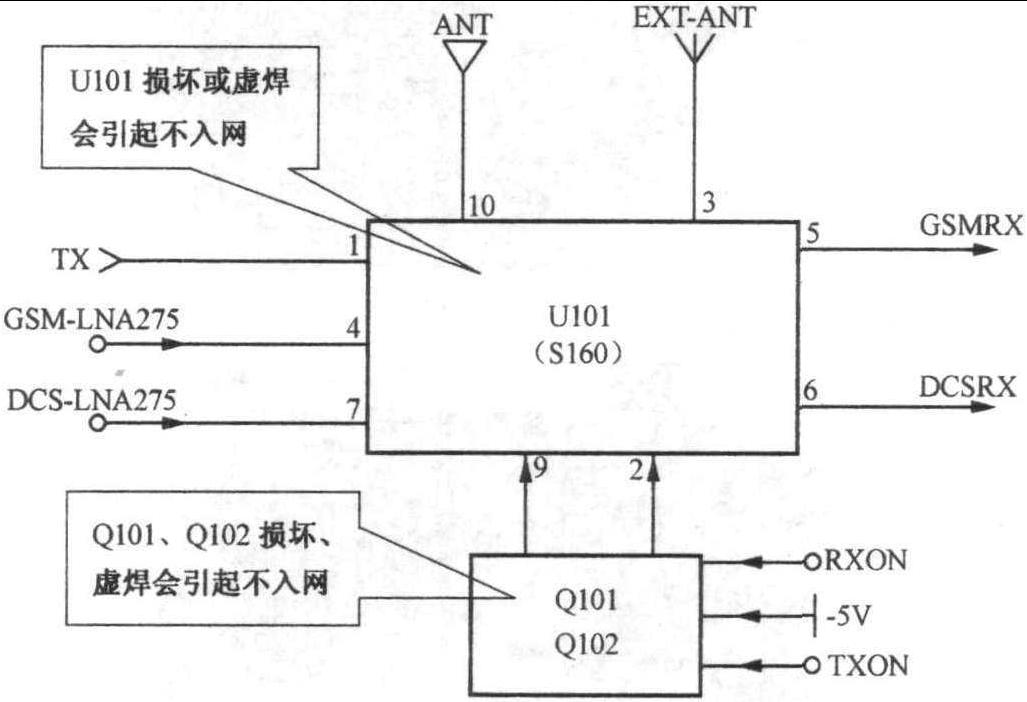

图2-11 天线开关电路图
图2-12 接收高放及混频电路图
电路简述
当手机工作在900MHz频段时，接收载波信号(935～960MHz)加至FL460的2脚进行滤波，再从3脚输出，经Q461高频放大后送到FL470的2脚再次滤波后，从5脚输出，送至Q1254-1混频级与一本振信号LO混频后，输出400MHz的第一中频信号，经FL457 ...... （共1605字） [阅读本文]>>
