电路简述

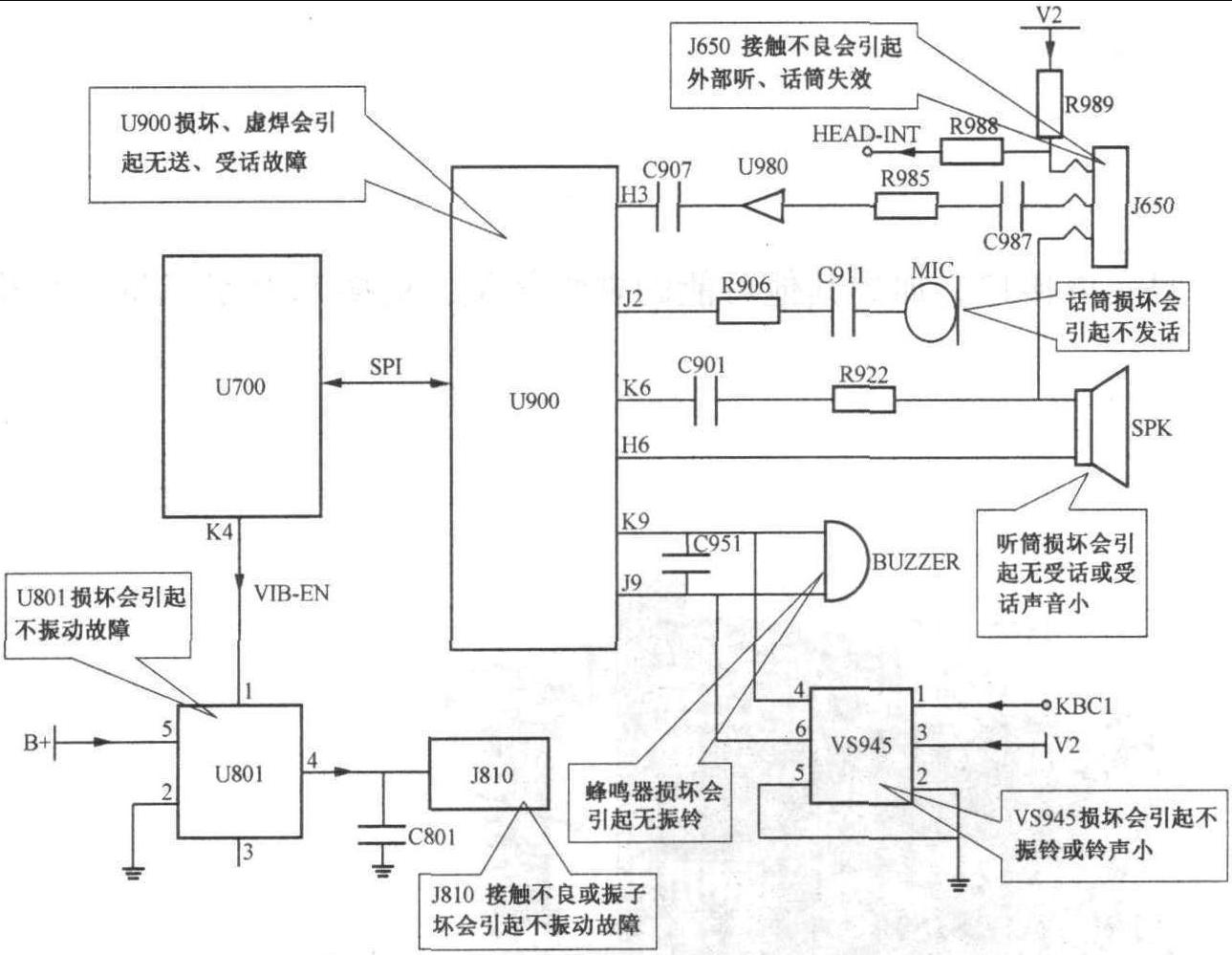

当使用机内听、话筒时，话筒音频信号经C911、R906加至U900的J2脚，在U900内完成音频放大及模/数转换。受话音频信号在U900内经放大后从K6、H6脚输出至听筒。当使用外部听、话筒时，由插孔J650向CPU发出一个中断信号(HEAD-INT)，CPU收到此信号后即关闭U900内的机内听话筒音频通道，外部话筒音频信号从J650进入，经U980缓冲放大后送至U900的H3脚，由U900内的外部话筒放大通道完成音频放大。受话音频信号经U900内的外部听筒放大通道放大后，从U900的K6脚送出，经J650加至外部听筒。振铃信号则从U900的K9、J9脚输出至BUZZER蜂鸣器。VS945模块的作用是给振铃电路供电。U700 (CPU)从其K4脚发出VIB-EN信号加至U801驱动 ...... （共499字） [阅读本文]>>
数码手机维修技术图1-1外观图
数码手机维修技术图1-2开关机电路图电路简述按下开关键S416，低电位信号经R413加至N100电源模块的E4脚，触发N100进入工作状态，同时，该信号经V418、R423加至D300(CPU)的F0脚，向CPU发出开
数码手机维修技术图1-8SIM卡接口电路图图1-9实物对照图电路简述SIM卡接口电路主要由N100电源模块和X100卡座组成，D300(CPU)通过N100对SIM卡的供电及复位、时钟、数据等信号进行控制或传送。见图1
数码手机维修技术图1-10LCD显示及背光电路图电路简述LCD显示模块直接与CPU连接，其工作电压VL由N400驱动转换器的2脚提供，而N400的7脚又接受从N200的E6脚送出的驱动信号的控制。D300(CPU)的A
数码手机维修技术电路简述当使用本机话筒、听筒时，机内话筒信号(IMICP、IMICN)经R216、R217、R219、R220、C226、C229等送入N200的B3、A3脚进行放大，再送至内部编码器进行处理。收信信号
