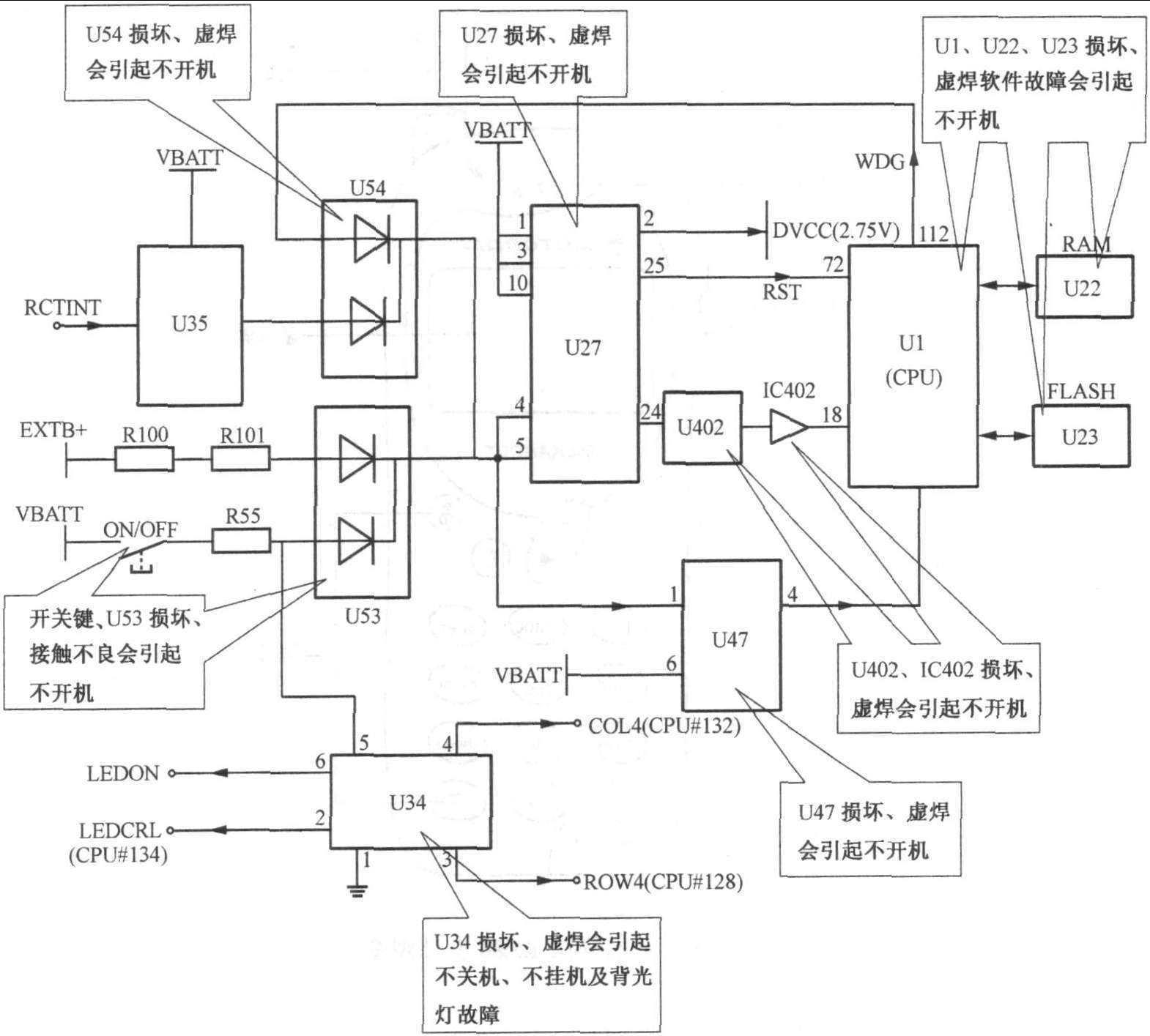

2.2 开关机电路故障点排除图解

电路简述

按下开关键 (ON/OFF),VBATT(电池电压) 经R55、U53二极管后分成二路: 一路送至U47稳压器的1脚,使U47的4脚输出PVCC (1.8V)给U1 (CPU)供电,另一路送至U27的4、5脚,启动U27工作,从U27的2脚输出DVCC (2.75V) 电压供给U1、U23(FLASH)、U22 (RAM)、U3 (数字信号处理器) 工作,从U27的24脚输出VTCXO(2.75V) 给U402供电,使U402产生13MHz时钟信号,该信号经IC402放大后送至U1的18脚,给逻辑电路提供主时钟信号,随后,U27从25脚发出RST (2.75V) 复位信号加至U1的72脚,CPU立即运行开机程序,正常运行通过后,CPU从112脚送出开机维持信号WDG (2.75V),经U54提供给U27的4、5脚及U47的1脚,维持手机正常开机。关机时,开关键被按下,U34的3、4 ......     (共642字)    [阅读本文]>>
