电路简述
该电路由U27内部卡接口电路及卡座等组成，U1通过U27及卡座实现与SIM卡的通信。开机时，CPU发出卡检测脉冲串送到SIM卡上，若SIM卡有响应，则CPU驱使U27内的卡接口电路工作，同时从U27的20脚送出3V或5V的电压(SIMVCC)给SIM卡供电，3V或5V的卡复位(RST)及时钟(CLK)信号也被送到SIM卡，而卡数据(DAT)线则完成CPU与SIM卡的信息交换，见图2-22。

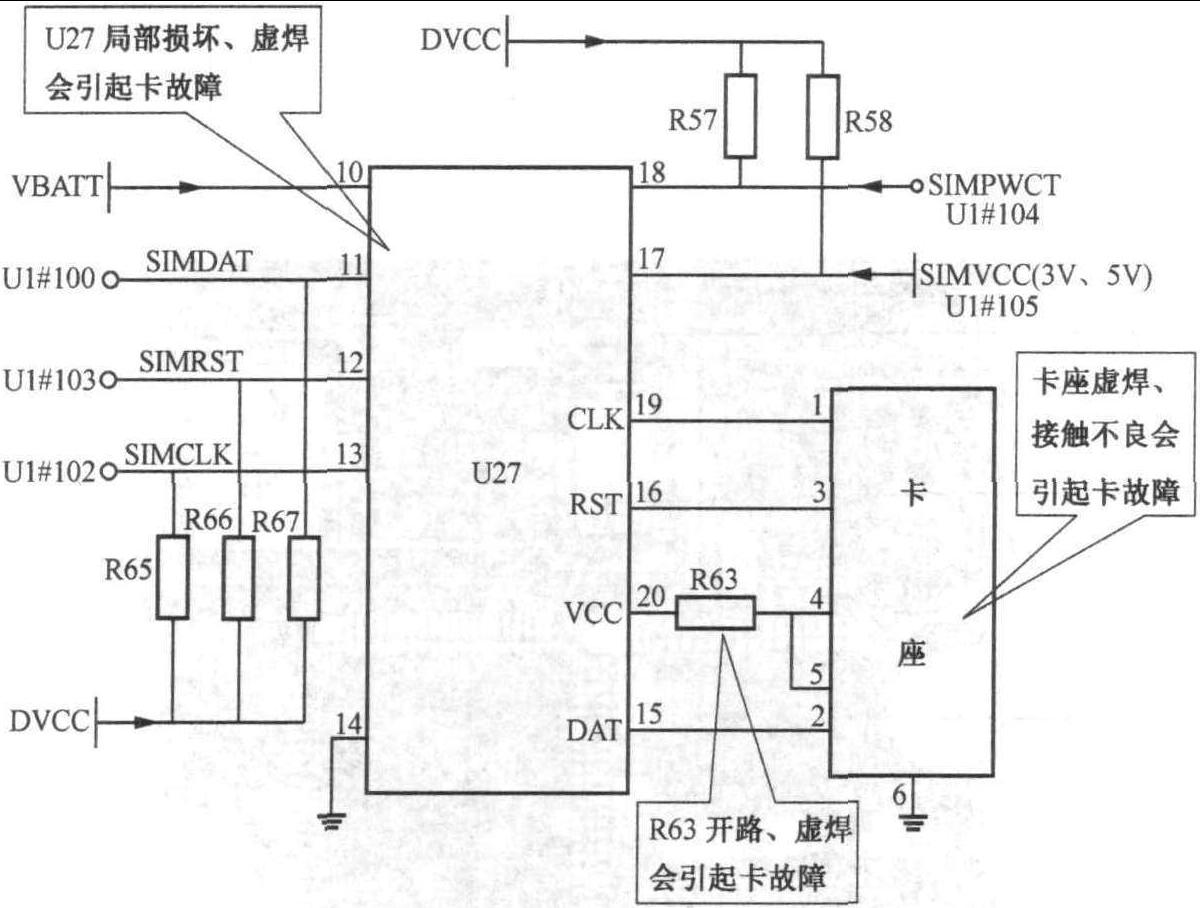

图2-22 SIM卡接口电路图
图2-23 实物对照图
故障排除方法
清洗SIM卡座，用热风枪等加焊可能的虚焊部位，更换损坏的元器件 ...... （共303字） [阅读本文]>>
