2.6 收发信机电路故障点排除图解
分类：数码手机维修技术1971字
电路简述

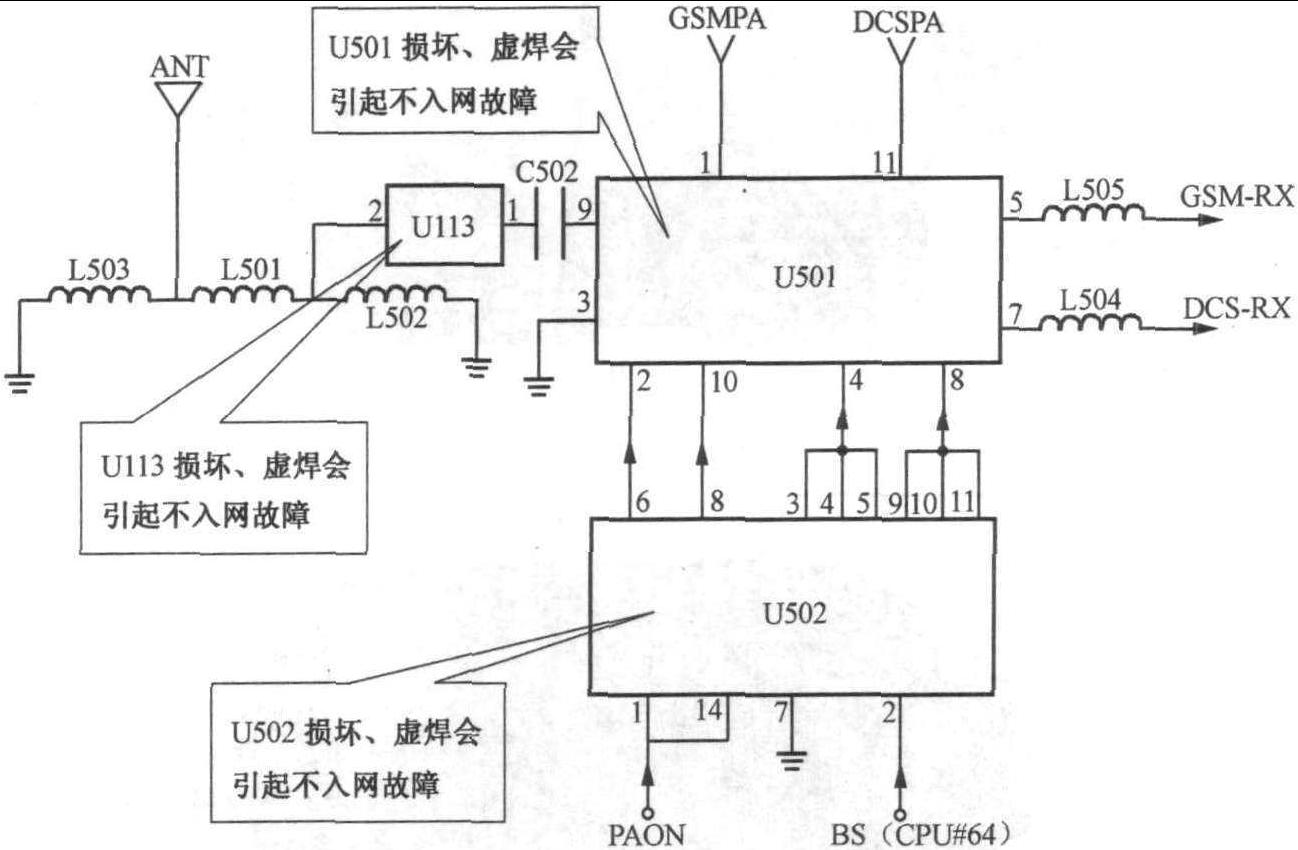

该电路由U501天线开关、U502天线控制模块及U113等组成。接收时，载波信号由天线 (ANT)进入，经L501、U113、C502加至U501的9脚，再从5脚或7脚输出GSM-RX(900MHz频段) 或DCS-RX (1800MHz频段) 的接收载波信号。发射时，载波信号GSMPA(900MHz频段) 或DCSPA (1800MHz频段) 分别加至U501的1脚或11脚，再从U501的9脚输出，经U113等送至天线向外发射。U502的作用是控制U501内部接收与发射通路的交替切换，BS是频段切换信号。见图2-29。
电路简述
当手机工作在900MHz频段时，接收载波信号GSMRX从U501天线开关输出加至U602接收滤波器的1脚，滤波后从7脚输出，经C613、L608等加至Q601进行高频放大，再经C606送到U601的1脚再次滤波后，从7脚 ...... （共1971字） [阅读本文]>>
