电路简述

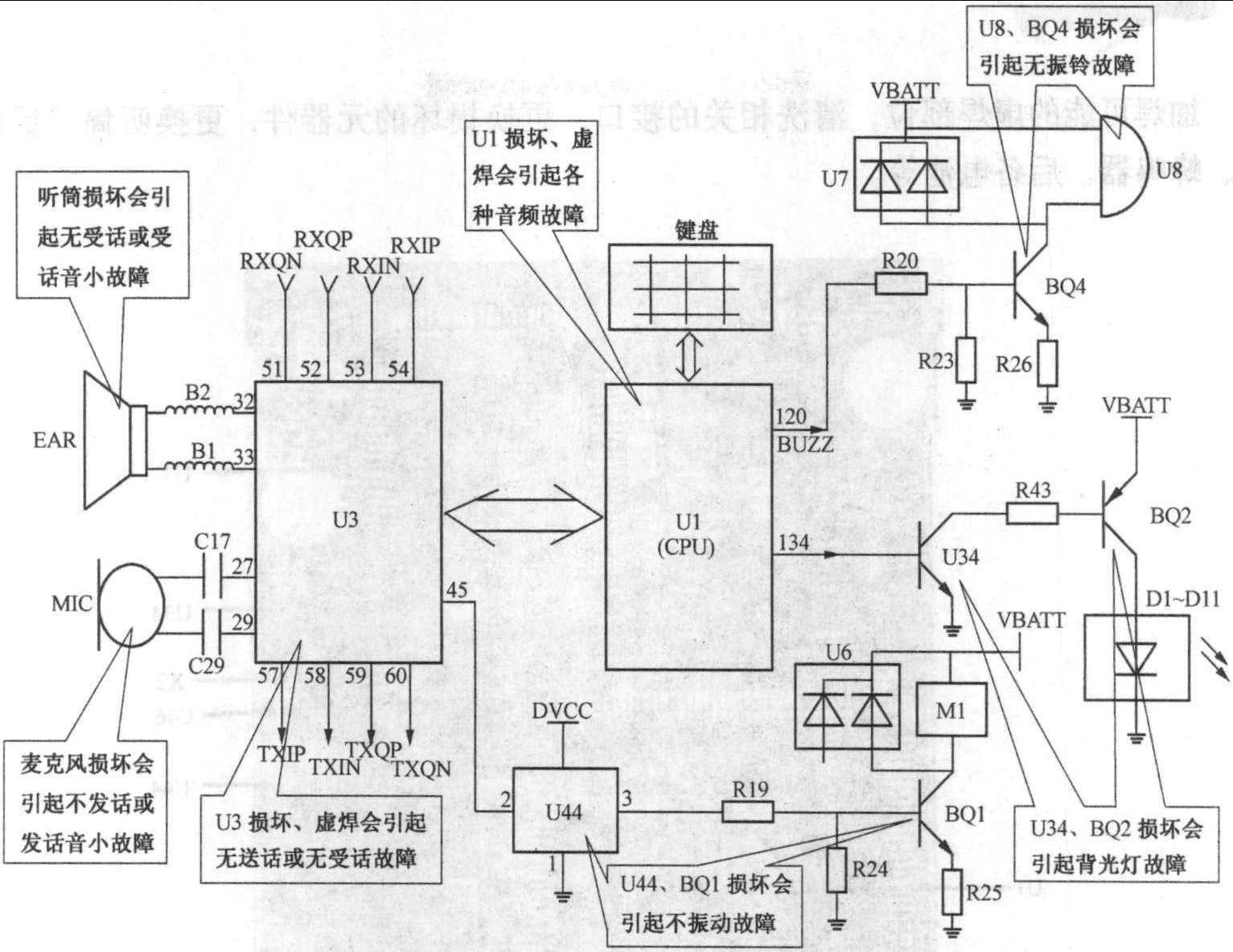

手机通话时，送话信号从MIC进入，加至U3 (音频IC) 的27、29脚，进行音频放大、模数转换及一系列信号处理，最终产生发射基带信号TXIP、TXIN、TXQP、TXQN。接收时，接收基带信号RXQN、RXQP、RXIN、RXIP加至U3的51～54脚，在U3内进行数字解调和一系列信号处理，并完成数模转换及音频放大后，从32、33脚输出送至听筒。振铃时，从UI脚的120脚送出振铃信号 (BUZZ) 经BQ4放大后加至U8蜂鸣器。振动时，则由U3送出驱动信号，经U44控制管加至BQ1，使其导通，从而使M1通电振动。背光灯(D1～D11) 由U1的134脚控制点亮。见图2-26。
电路简述
该电路用于产生实时时钟32.768kHz去驱动手机内部的时间、日期产生电路、从U27的8 ...... （共626字） [阅读本文]>>
数码手机维修技术图1-1外观图
数码手机维修技术图1-2开关机电路图电路简述按下开关键S416，低电位信号经R413加至N100电源模块的E4脚，触发N100进入工作状态，同时，该信号经V418、R423加至D300(CPU)的F0脚，向CPU发出开
数码手机维修技术图1-8SIM卡接口电路图图1-9实物对照图电路简述SIM卡接口电路主要由N100电源模块和X100卡座组成，D300(CPU)通过N100对SIM卡的供电及复位、时钟、数据等信号进行控制或传送。见图1
数码手机维修技术图1-10LCD显示及背光电路图电路简述LCD显示模块直接与CPU连接，其工作电压VL由N400驱动转换器的2脚提供，而N400的7脚又接受从N200的E6脚送出的驱动信号的控制。D300(CPU)的A
数码手机维修技术电路简述当使用本机话筒、听筒时，机内话筒信号(IMICP、IMICN)经R216、R217、R219、R220、C226、C229等送入N200的B3、A3脚进行放大，再送至内部编码器进行处理。收信信号
