3.2 NEU型楔型耐张线夹

分类：城网和农网金具377字

该线夹由一个U形楔筒及楔拉杆组成，安装时导线先由螺栓紧固于楔筒中，然后插入楔杆，拉紧楔杆，即完成导线的安装。该线夹适用于安装中小截面铝绞线。线夹形状及规格见图3.2和表3.3。

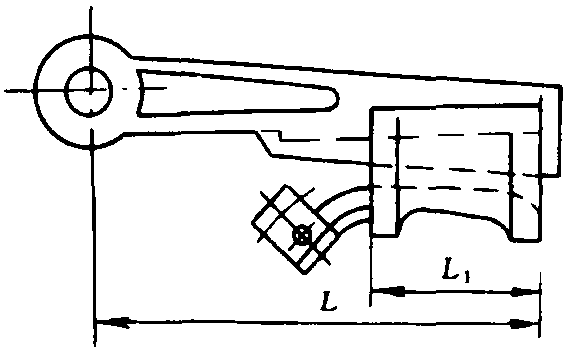

图3.2 NEU型楔型线夹示图

表3.3 NEU型楔形线夹规格 mm

型号图号适用铝绞线

直 径L1LNEU—13.27.5～9.050180NEU—210.0～12.560190NEU—313.5～14.570200

楔型耐张线夹材料、工艺要求：

(1)线夹本体及楔杆按GB/T 1173—1986《铸造铝合金技术条件》选用ZL101A铝硅合金铸造，合金状态T6。

(2)螺栓按GB/T 5781—1986《六角头螺栓—全螺纹—C级》标准制造 ......     （共377字）    [阅读本文]>>
