该线夹的C形套筒用高强度铝合金制造，楔子为两片，用耐老化、耐压高的树脂制成。线夹形状及规格见图3.3和表3.4。

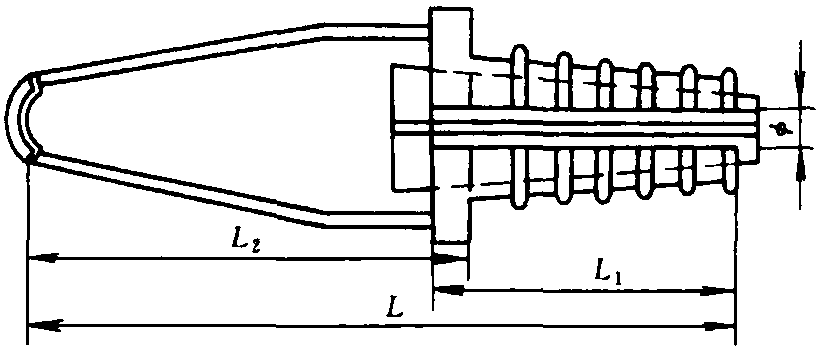

图3.3 NEJ型楔型耐张线夹示图
表3.4 NEJ型楔型耐张线夹规格
型号图号绝缘线截面(mm2 )尺寸(mm)φL1L2LNEJ—35
NEJ—503.335
507012019011
12NEJ—70
NEJ—9570
9510015023014
16NEJ—120
NEJ—150120
15014019031018
20
楔型耐张线夹材料、工艺要求：
(1)套筒按GB/T 1173—1986《铸造铝合金技术条件》选用ZL101A铝硅合金铸造，合金状态T6。
(2)楔子采用不饱和酚醛树脂制造。
(3)拉杆采用不锈钢制造 ...... （共415字） [阅读本文]>>
