为了决定是否需要装限位电阻，首先要计算或测量转换选择器动作时产生的偏移电压。在计算偏移电压时，需用户提供以下数据。

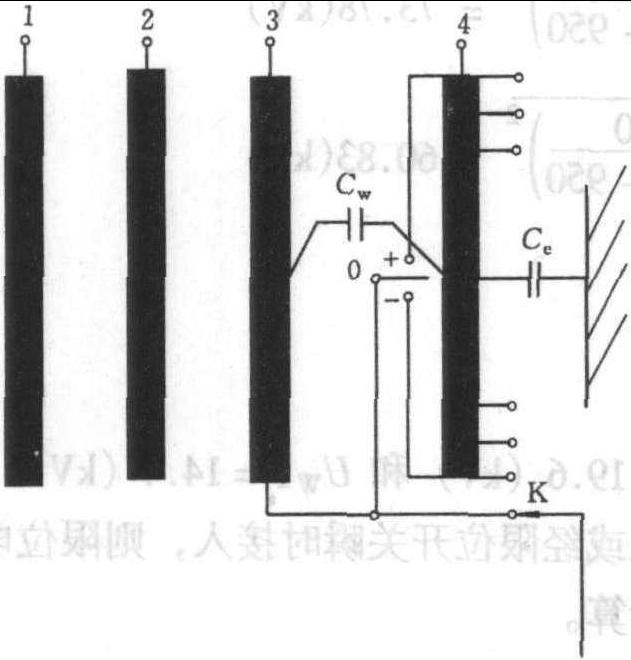

图3-20 变压器绕组布置
1—第3绕组;2—低压绕组;3—高压绕组;4—调压绕组
(1)变压器的技术参数。
(2)变压器绕组的布置。
(3)调压绕组对邻近绕组的耦合电容。
(4)调压绕组对地的耦合电容。
以下举例说明计算步骤(见图3-20)。
【例3-7】
变压器技术参数： 120000kVA/220kV (1±8×1.5%);有载分接开关： CMⅢ-500/110C-10193W; 高压绕组对调压绕组的耦合电容：Cw＝1774pF; 调压绕组对地的耦合电容：Ce＝610pF。首先计算由耦合电容产生的偏移电压。当转换选择器处在中间位置时，根据图3-20绕组布置，可 ...... （共2388字） [阅读本文]>>
