MR公司所采用的限位电阻元件的特性如下： 瓷管线绕电阻器，带金属帽，KRAH-RWⅠ出品，型号GK24×265(±10%)，L8，82KK5K。尺寸如图3-14。瓷管表面积： 154cm2，一只电阻器容许最大工作电压： 4kVr.m.s。
长时间试验得出电阻器表面热负载的限值如下： 连续工作时，允许的表面热负载： Pd/cm2≤0.3W/cm2; 转换选择器动作过程中或限位开关动作时，允许的表面热负载： Ps/cm2≤1.5W/cm2。
电阻器的欧姆值由MR公司按DIN41426标准的E12数列选用。欧姆值的常用数如表3-4。欧姆值的容差是±10%。对于限位电阻，这个容差是允许的。

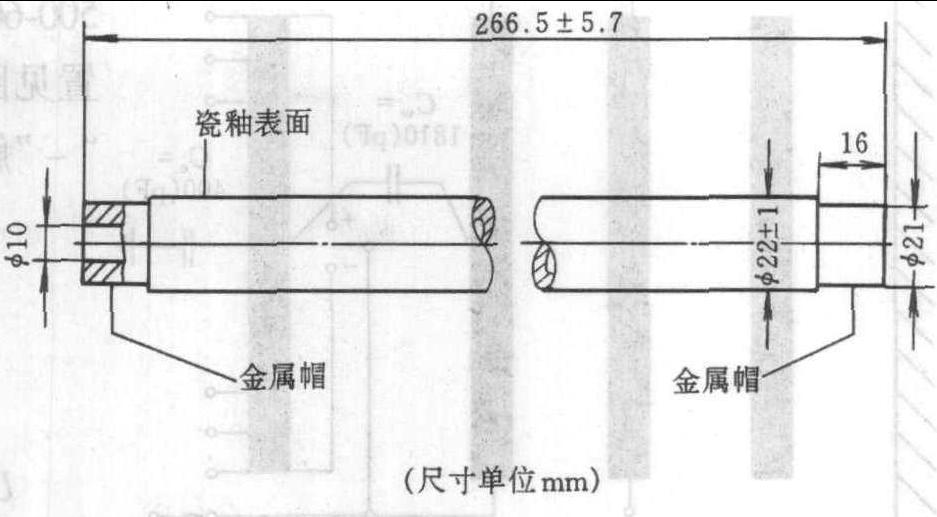

图3-14 限位电阻的外形尺寸图
表3-4 限位电阻元件的常用阻值
电阻(kΩ)MR零件代号电阻(kΩ)MR零件代号12 ...... （共523字） [阅读本文]>>
