目前，在国内生产的分接开关中，分接选择器都是直接安装在变压器油箱内，便于与变压器调压绕组直接连接，因此，为了使安装地位得以充分利用，分接选择器除个别外，基本上都采用开敞式笼式结构。

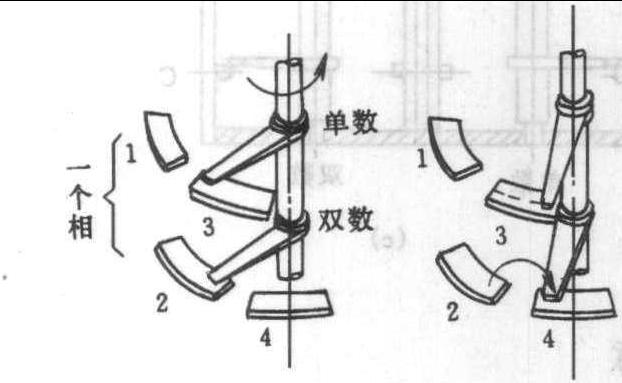

在开敞式笼式结构中，分接选择器上的定触头按圆周几何形状来布置，除此之外，从过渡电路的原理上来看，分接选择器还须有两个“臂”，“臂”都是绕中心轴旋转，于是“臂”上的动触头依次选择分接头直到指定分接为止。
这种“臂”绕轴旋转的轴型结构，由于历史的渊源关系，目前种类“五花八门”，但是归纳起来，主要有单轴制和双轴制两大类，下面分别介绍这两类轴型结构特点及实际应 ...... （共2324字） [阅读本文]>>
有载分接开关一、有载调压的作用和调压手段比较(一)有载调压的作用电能质量的主要指标有频率、电压和谐波。由于电力系统中运行方式千变万化，每个结点电压都不相同，用户对电压的要求也不一样。变电所加装电压无功综合自动化控制
有载分接开关在变配电设备中，都存有阻抗，电流流过后便产生电压降。如果是感性负载，流过的电流愈大电压降愈大;反之是容性负载，流过的电流愈大升压也愈大，由于它们的电流经常变化，就形成电网电压随之波动。处于线路末端的电压
有载分接开关一、国内通用的复合式开关型号(一)第一种说明：型号中字母和数字是举例。此类开关属夹片式触头，是仿苏或自行研制的。生产的主要厂家有吴江开关厂、上海电力修造厂、华明开关厂、上海电力专科学校、江苏昆山变压器配
有载分接开关一、工作原理有载分接开关的原理，用一句话概括起来，就是采用过渡电路。现假设变压器每相绕组上有三个分接头1、2、3，负载电流由分接1输出，如图2-1(a)所示。如果是无励磁调压，则可在停电后，由1改接至2
有载分接开关一、复合式开关选择电路在电流不大、级电压不高时，可以如图2-2(b)、(c)那样，让切换触头直接在各个分接触头上依次切换，这就是“直接切换式”有载分接开关。与有单独切换开关比较，则称为“复合式”或“单体
