一、触头结构设计
选择器中的接触系统在几百安培时都是采用“夹片式” (图5-8)，这种触头的耐短路能力好，到正位置后，对传动机构不残留机械力，散热条件好，通流容量大，容易制成“浮动式”结构，加工也十分简单。

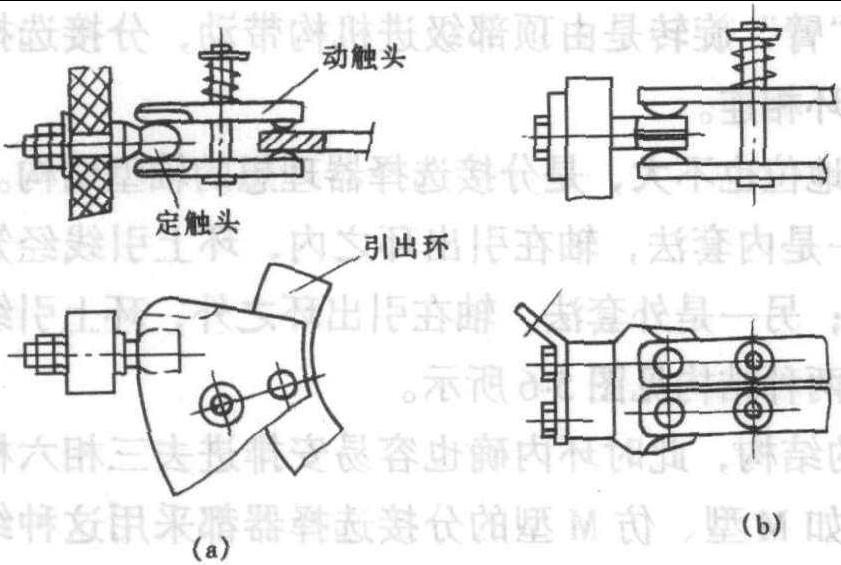

图5-8 接触系统
(a)钉式; (b)板式
人们在夹片触头上积累了很多经验，使每对触头的通流容量达到400～500A之多(铜与铜)，主要在于处理好下面几个因素：
(1) 有足够的接触压力，使接触电阻小，抗短路能力大。
(2)触点处有充分的金属体积以导出触点热量。
(3)有宽裕的散热面，使热量能迅速传入油中。
现在都是采用点接触型式，为了符合第
(2)项，这个“点” 的形状并不是任意的，而是一 ...... （共2557字） [阅读本文]>>
