槽板布线是指将绝缘导线安装在槽板线槽内的一种布线方式，主要用于科研室或预制墙板结构无法安装暗配线的工程，也适用于旧工程改造及线路吊顶内布线。就其制作材料而言，主要有木槽板(目前已较少采用)、塑料槽板和金属槽板，下面就常用槽板类型做一简单介绍：

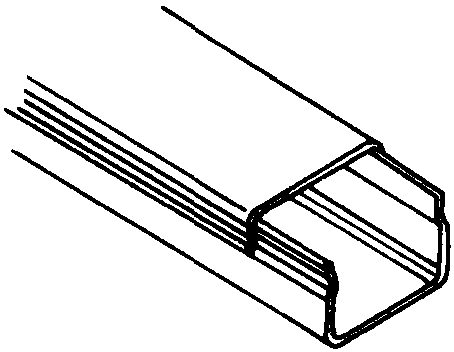

图2-11 线槽外形示意图
1. 塑料槽板
塑料槽板具有重量轻、绝缘性能好、耐酸碱腐蚀、安装维修方便等特点，因此应用较为广泛，塑料槽板的外形如图2-11，其宽度从20～120mm之间有以下几种规格，详见表2-33。
表2-33 塑料线槽规格表
型 号B(mm)H(mm)H1(mm)B(mm)VXC—2020——1.0VXC—404015151.2VXC—606015152.0VXC—808030202.0VXC—10010030202.5VXC—12012030202.5
注 VX ...... （共1113字） [阅读本文]>>
