(一)默画接线原理图
根据给定的负荷电流选用电流表及电流互感器。

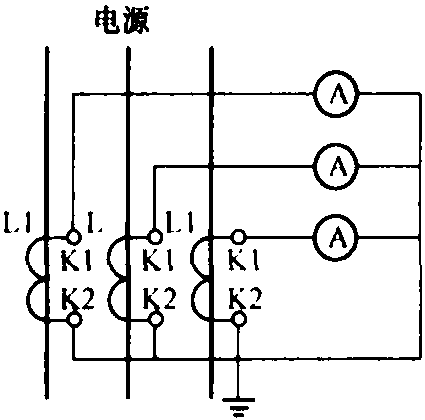

1.接线原理图 (见图3-10)
图3-10 电流表经电流互感器接线原理图
2.电流表的选用
(1)表的量程以等于一次计算电流的1.5倍左右为宜; 用于变压器二次出线侧电流的测量时(安装于受电柜上)，按变压器二次额定电流的1.3倍左右为宜。
(2) 电流表的精度应符合需要。
(3)根据安装的位置、尺寸、外形的需要选择电流表的型号。
3.电流互感器的选用
互感器的一次额定电流与电流表的量程一致; 互感器的形式可采用母线式的。这样，安装时可不必断开母线。
4.二次线应使用不小于2.5mm2的绝缘铜线
(二) 实际接线(参考《图解》的相关部分)
(三) 要求
(1)电流表及 ...... （共642字） [阅读本文]>>
