(一)默画接线原理图
接线原理图见图3-11。

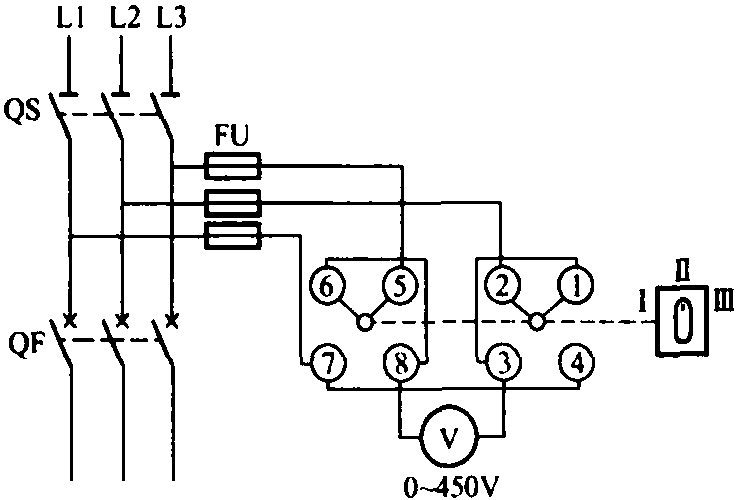

图3-11 电压表经LW2转换开关测量开关测量三相线电压的接线
Ⅰ—UUV; Ⅱ—UVW; Ⅲ—UWU
(二) 实际接线(参考《图解》的相关部分)
(三)要求
(1) 电气元件应选用无误;
(2)导线截面选用无误;
(3)导线绝缘皮应剥切适度，各端子不能接错，压接方法得当且压接牢固。
提示：
这种线路所用的转换开关，一定要使用LW2-5，5/F4-X规格的，它上面有8个接线端，端子旁有1～8的标志，与上图是对应的。接线时，只要按端子号接对，就可以正常工作。为使在转换开关上接线顺利，有一个接线口诀如下：1—3、4—7、6—8封(这是指在开关端子上的预接线);3、8接表(当然也可以1、6接表);7、2、5( ...... （共470字） [阅读本文]>>
低压运行维修考核4001整流变压器的二次绕组、二极管、负载电阻构成的半波整流电路4002整流变压器的二次绕组、二极管、负载电阻的全波整流电路4003整流变压器的二次绕组、二极管、负载电阻的桥式全波整流电路4004半波整
低压运行维修考核5001解：设等效电阻为R，则1/R=1/R1+1/R2+1/R3答：这三只电阻并联后的等效电阻为2Ω。5002解：设不考虑电池的内阻(即内阻R0＝0)，则电池电压全加在小灯泡上，这时灯泡的功率应是P=
低压运行维修考核(一)选用钳形电流表及做使用前的检查1.选用原则表的量程应足够(应涵盖被测值);表的精度应符合要求。2.使用前的检查(1)外观检查：外壳应完好无损、玻璃应无塌陷;钳把操作应灵活;钳口铁芯应无锈、无污物、
低压运行维修考核(一)选用兆欧表及做使用前的检查1.兆欧表的选用对于新电动机使用1000V的兆欧表;对于运行过的电动机使用500V的兆欧表。2.对兆欧表的检查(以手摇式兆欧表为例)(1)外观检查。外壳应无破损;表玻璃应
低压运行维修考核(一)选用兆欧表及做使用前的检查测量低压电力电缆的绝缘，使用1000V的兆欧表，其余同兆欧表的使用(一)。(二)实际测量以原处于运行中的电力电缆，测量U相线芯对其他线芯及地(铠)的绝缘电阻为例，逐芯测量
