(一)默画接线原理图
接线原理图见图3-17。

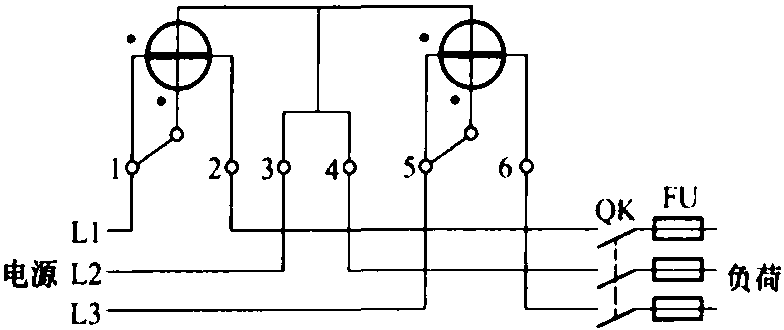

图3-17 直入式三相三线有功电能表的接线原理图
(二) 实际接线 (参考 《图解》 的相关部分)
(三) 要求
(1)根据负荷电流，电能表的选用应合理;
(2)布线应该整齐、合理，接线无误;
(3)导线截面选用无误，导线绝缘外皮应剥切适度，压接方法得当且压接牢固;
(4)应一次接线正确(即： 不应返工)。
提示：
(1) 电能表的额定电流应等于或略大于负荷的计算电流，额定电压应与电源电压相适应。
(2) 导线截面应满足负荷电流的需要，但最小不得小于2.5mm2。
(3)要按正相序接线 (如图3-17所示，即为正相序接入)。
(4)表外线不得有接头。
示例： 负荷的计算电流为36A，可选用额定电压为38 ...... （共489字） [阅读本文]>>
