(一)默画接线原理图
接线原理图见图3-16。

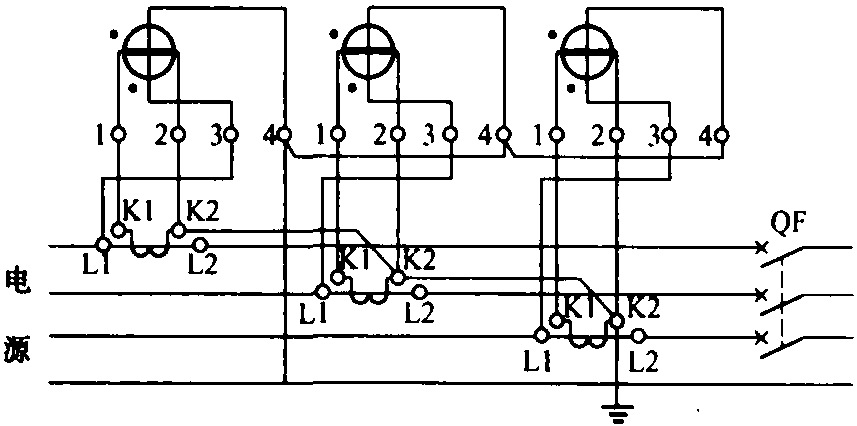

图3-16 三只单相有功电能表经电流互感器计量三相有功电能的接线原理图
(二) 实际接线 (参考 《图解》 的相关部分)
(三) 要求
(1)根据给定的负荷电流，选用电能表应合理;
(2) 电流互感器选用合理，极性用对;
(3)导线截面选用恰当; 绝缘外皮剥切长度应合适;压接牢固。
(4)应一次接线正确(即： 不应返工)。
提示：
(1) 电能表要使用额定电流为5A的; 额定电压应与电源电压相适应。
(2) 电流互感器应使用线圈式的，其一次额定电流应等于或略大于一次负荷的计算电流。电流互感器的极性要用对。
(3) 二次线、要使用绝缘铜线，其最小截面应不小于： 电压回路(接电能表3，4端 ...... （共593字） [阅读本文]>>
