3.3.1 悬臂式挡土墙构造
表3-3-1 悬臂式挡土墙构造说明
序号项 目说 明1立臂为便于施工，立臂内侧(即墙背)做成竖直面，外侧(即墙面)可做成1：0.02～1：0.05的斜坡，
具体坡度值将根据立臂的强度和刚度要求确定。当挡土墙墙高不大时，立臂可做成等厚度。墙顶的
最小厚度通常采用20cm。当墙较高时，宜在立臂下部将截面加厚2墙底板包括墙趾板和墙踵板
墙趾板和墙踵板一般水平设置。通常做成变厚度，底面水平，顶面则自与立臂连接处向两侧倾

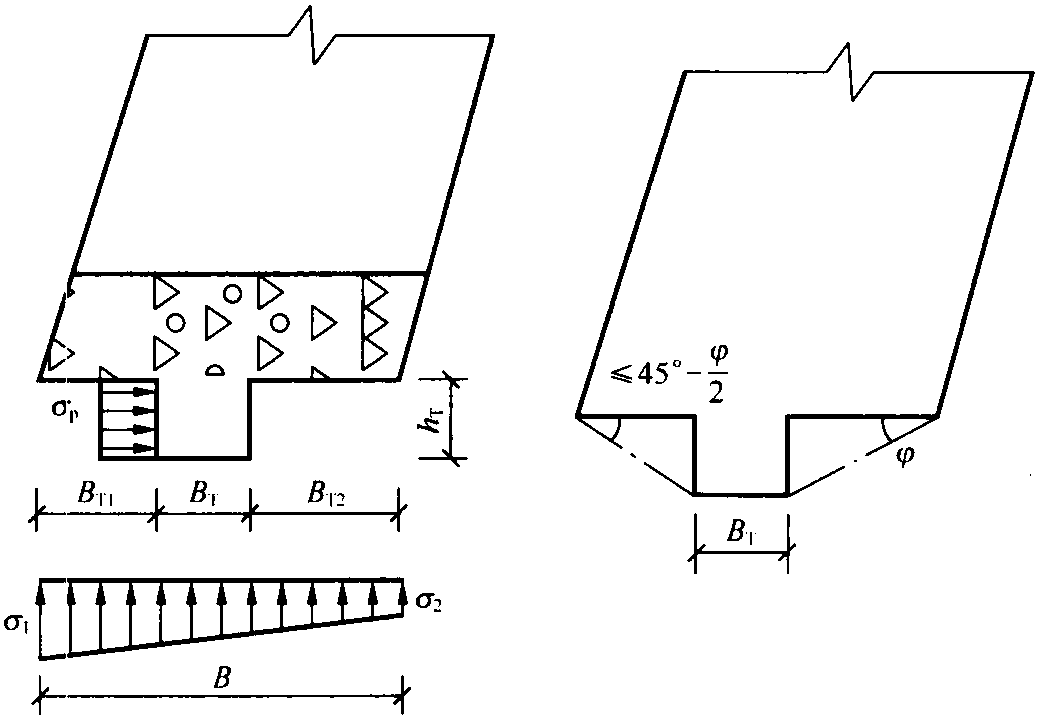

斜。当墙身受抗滑稳定控制时，多采用凸榫基础
墙踵板长度由墙身抗滑稳定验算确定，并具有一定的刚度。靠近立臂处厚度一般取为墙高的1/12
～1/10，且不应小于30c ...... （共4683字） [阅读本文]>>
