3.4.1 扶壁式挡土墙构造
表3-4-1 扶壁式挡土墙构造说明
序号说 明1扶壁式挡土墙是钢筋混凝土挡土墙的一种主要形式，也属轻型结构。挡土墙高大于6m，扶壁式要比悬臂式经济。一般

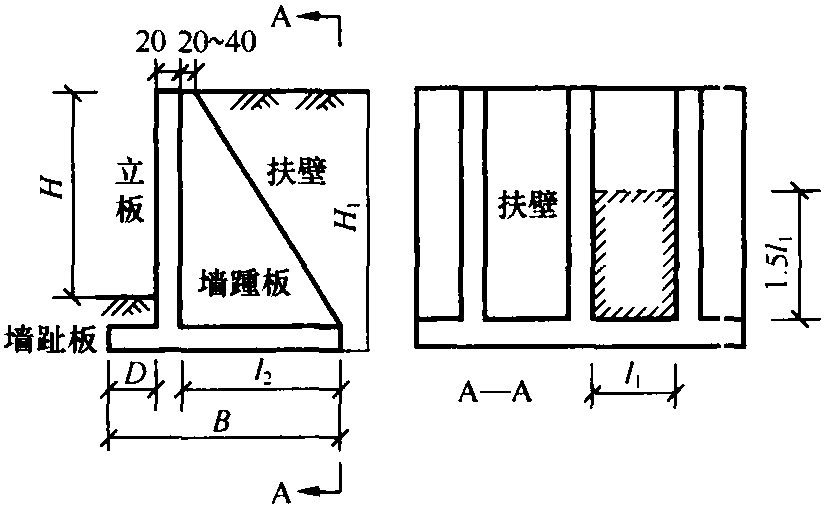

扶壁式挡土墙高在9～10m左右2扶壁式挡土墙由立板、底板及扶壁三部分组成，如图3-4-1所示。通常底板设凸榫，立板和底板的墙踵板均以扶壁为支
座而成为多跨连续板。为便于施工，扶壁间距一般为墙高的1/3～1/2，可近似取为3～4.5m，厚度约为两扶壁间距的1/8
～1/6，一般可取为30～40cm。立板与底板所需的厚度，均与扶壁的间距成正比，故选择恰当的间距极为重要。立板顶端
厚不小于20cm，下端厚度最后将由计算决定。底板分为 ...... （共5556字） [阅读本文]>>
