3.5.1 锚定板式挡土墙分类
锚定板挡土墙按其使用情况可分为路肩墙、路堤墙、货场墙、码头墙和坡脚墙等，如图3-5-1所示。
按墙面的结构形式可分为肋柱式和无肋柱式，如图3-5-2所示。

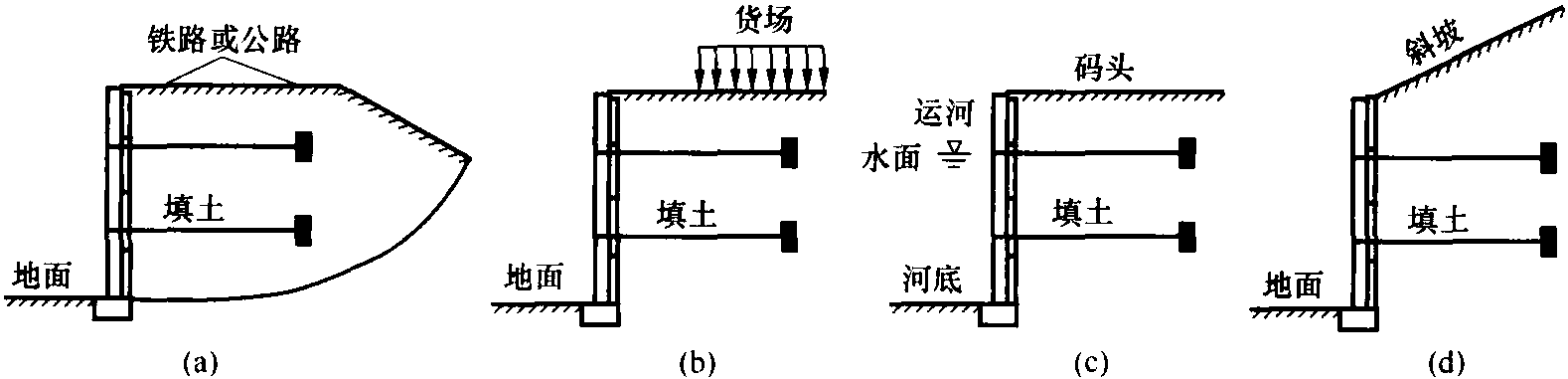

图3-5-1 锚定板挡土墙类型
(a)路肩墙; (b)货场墙; (c)码头墙; (d)坡脚墙
图3-5-2 锚定板挡土墙类型
(a)肋柱式锚定板挡土墙 (两级双层拉杆); (b)无肋柱式锚定板挡土墙
3.5.2 肋柱式锚定板挡土墙构造
表3-5-1 肋柱式锚定板挡土墙构造说明
序号项 目说 明1概述肋柱式锚定板挡土墙由肋柱、锚定板，挡土板、钢拉杆、连接件及填料组成，一般情况下应设有
基础。根据地形可以设计为单级或双级墙。单级墙的高度不宜大于6m，双级墙间宜没 ...... （共14345字） [阅读本文]>>
