双曲线形钢筋混凝土冷却塔由塔筒、支柱、塔基及淋水装置等组成，其中淋水装置由支承构架、配水系统、淋水填料、集水池等部分组成，如图9-1-1 (a) 所示。

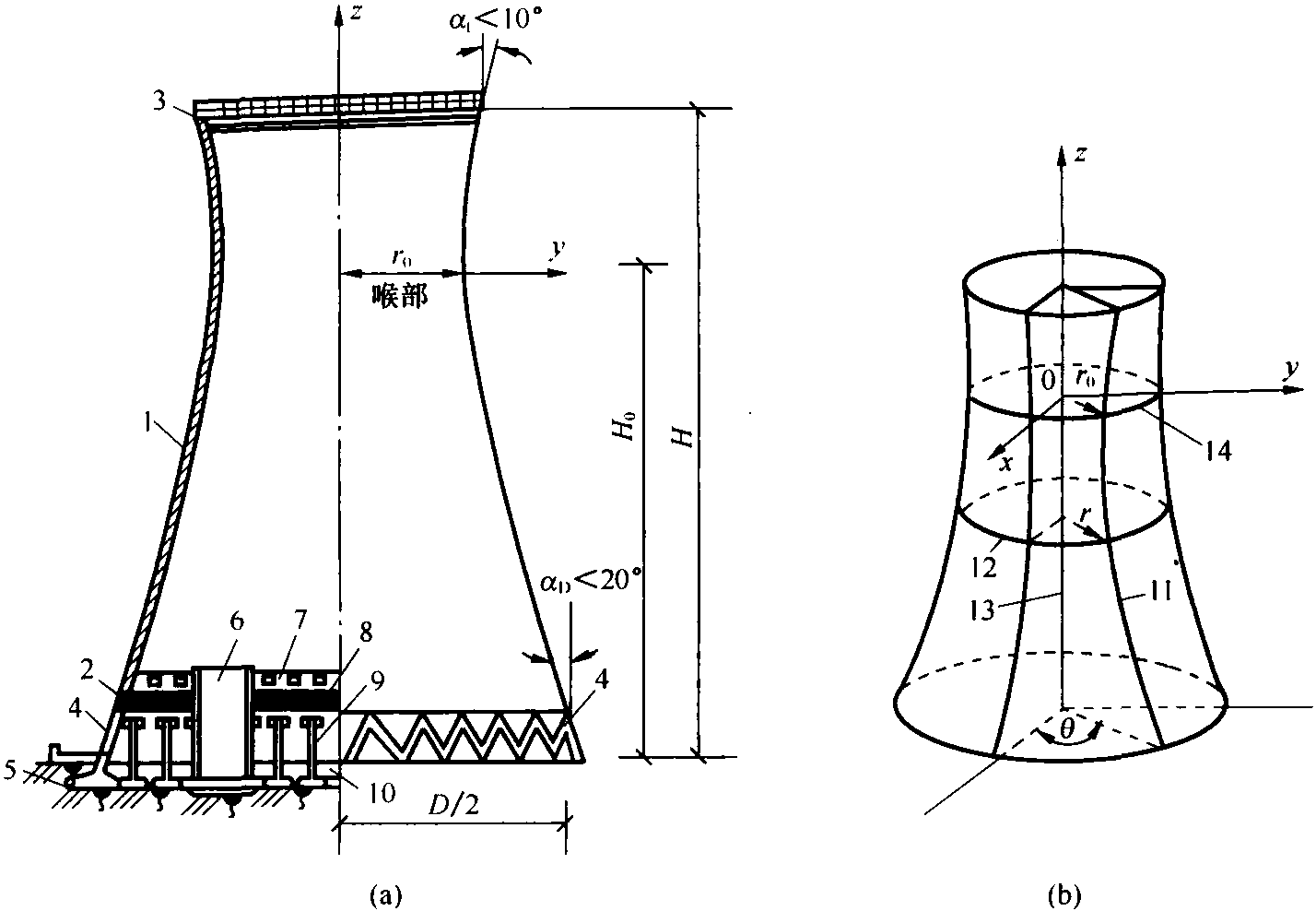

图9-1-1 冷却塔的组成及旋转曲面
(a) 冷却塔的组成; (b) 旋转曲面
1—筒壁;2—环梁;3—刚性环;4—支柱;5—塔基;6—竖井;7—配水装置;8—淋水填料;
9—支承构架; 10—集水池; 11—母线(子午线); 12—平行圆; 13—旋转轴; 14—喉部
9.1.1 塔筒
塔筒由环梁、筒壁和刚性环三部分组成，是冷却塔的主要构件。
1. 筒壁
筒壁是钢筋混凝土旋转薄壳结构。双曲线形冷却塔筒壁中面典型的母线方程为 [如图9-1-1 (b)]：
r2＝αZ2+r02
式中 r——筒壁中面半径 (m);r0——筒壁喉部中面 ...... （共5491字） [阅读本文]>>
