浇注系统是指模具中从注射机的喷嘴起到型腔入口为止的塑料熔体的流动通道。它的作用是将塑料熔体顺利地充满型腔的各个部位，并在填充及保压过程中，将注射压力传递到型腔的各个部位，以获得外形清晰、内在质量优良的塑件。它向型腔中的传质、传热、传压情况决定着塑件的内在和外在质量，它的布置和安排影响着塑件成型的难易程度和模具的复杂程度。
4.2.1 浇注系统的组成与尺寸
普通浇注系统由主流道、分流道、浇口和冷料井组成，见图4-1。

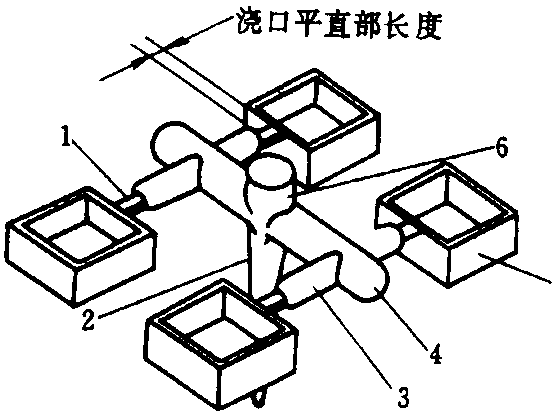

图4-1 浇注系统的组成
1—浇口 2—主流道 3、4—分流道
5—制品 6—冷料穴
图4-2 主流道的设计
1—浇口套 2—机床喷嘴
4.2.1.1 主流道设计
主流道是连接注 ...... （共9995字） [阅读本文]>>
