成型零部件是指构成模具型腔的零件，通常有型腔、型芯、各种成型杆和成型环。
4.3.1 成型零件工作尺寸的计算
所谓工作尺寸是指成型零件上直接用以成型塑件部位的尺寸。工作尺寸的计算受塑件尺寸精度的制约，影响塑件尺寸精度的因素甚多，且十分复杂，因此塑件尺寸难以达到高精度。
为计算简便起见，规定凡是孔类尺寸均以其最小尺寸作为公称尺寸，即公差为正;凡是轴类尺寸均以其最大尺寸作为公称尺寸，公差为负。模腔尺寸的计算公式列于表4-7。

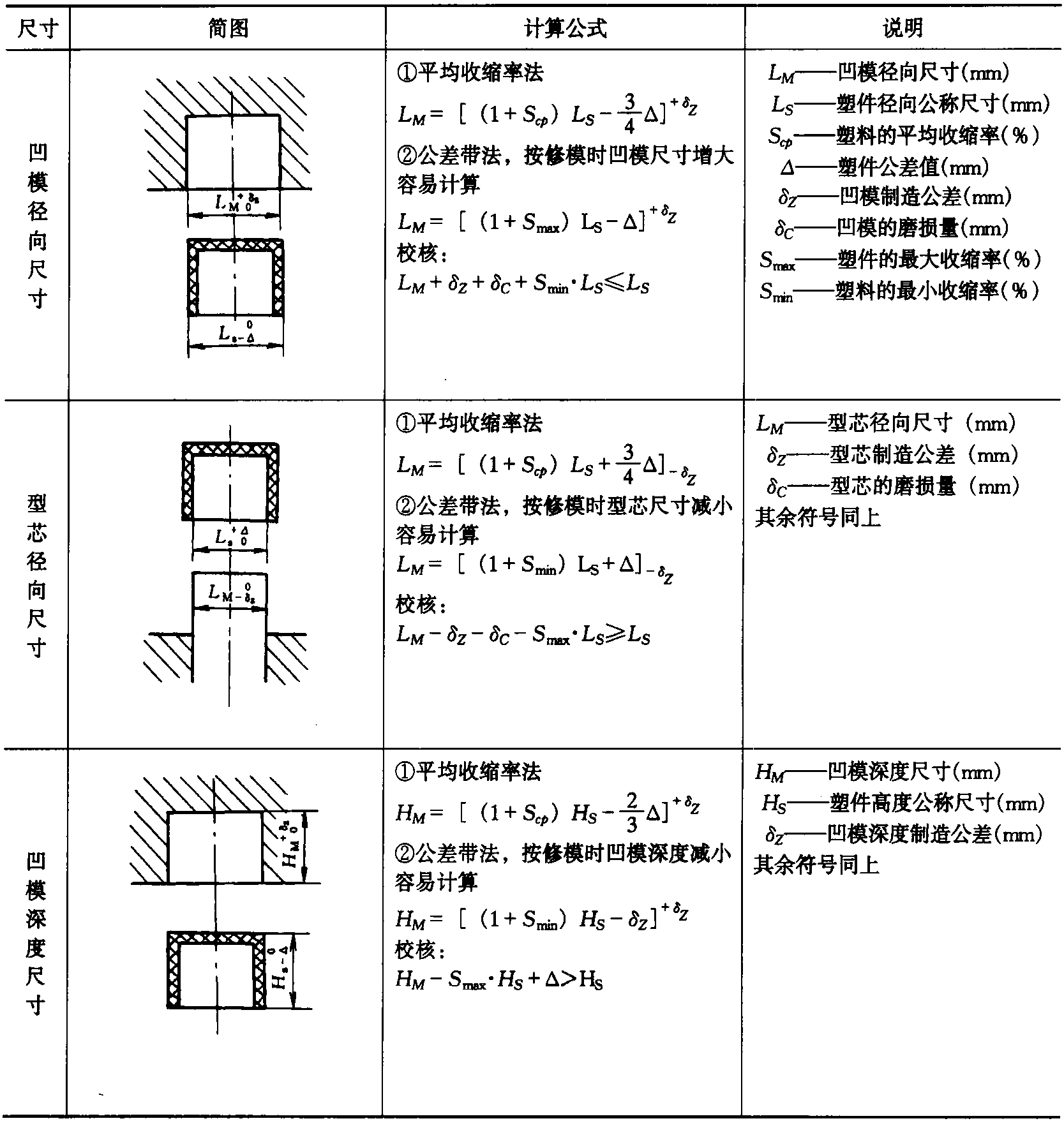

表4-7 模腔工作尺寸计算
续表
4.3.2 型腔壁厚计算
在注射成型过程中，模具的型腔将受到高压的作用，因此模具型腔应该具有足够的强度和刚度。强 ...... （共2282字） [阅读本文]>>
