4.8.1 复位机构
合模时为了使脱模机构准确的恢复到原始位置，模具中需设置复位装置，常用的复位形式有三种。

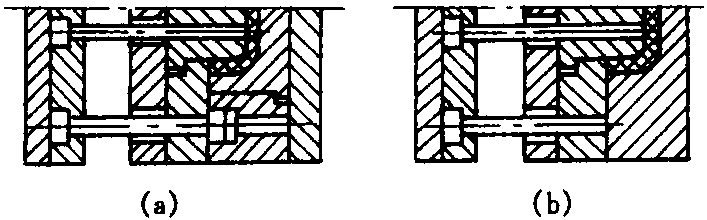

(1) 回程杆复位 如图4-149所示。回程杆的一端固定在推杆固定板上，另一端与分型面平齐，图4-149 (a)为回程杆作用面处带有淬火镶件，图4-149 (b)在该处需直接淬火。
图4-149 回程杆回程
图4-150 弹簧回程机构
(2)推杆兼回程杆回程 在塑件几何形状和模具结构允许的情况下，可将推杆兼作回程杆使用，如图4-31所示。
图4-31 推杆兼作回程杆的设计
1—推杆 2—型芯 3—回程杆
(3) 弹簧回程 利用弹簧的弹力使脱模机构复位，如图4-150所示。
4.8.2 先复位机构
图4-151为斜导柱式先复位机构。由于侧型芯2与推杆4 ...... （共1626字） [阅读本文]>>
