4.7.1 顶出系统的导向
顶出装置在模具内往复运动，除滑动配合外，其余部分都处于浮动状态，顶出板和顶出固定板的重量不应作用在推杆上，而应由顶出系统的导向零件来支撑，顶板的导向有三种形式：
(1)利用回程杆导向 对于顶出距离不大、生产批量小的模具，可借助回程杆导向和支撑，但是要注意，回程杆的滑动配合面应加长，以减小滑动面上的压强，回程杆与动模板的配合间隙应小于推杆与动模板的配合间隙。

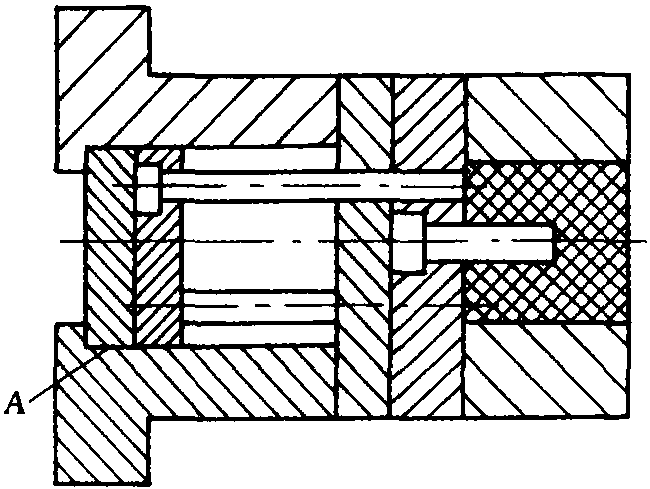

(2)利用模脚导向 如图4-143所示，当顶出距离较大，但推杆数量不多，且对称分布的情况下，可利用模脚侧面作为顶出板的导轨，此时A面与分型面应有良好的垂直度。
(3)增设导柱导向 导柱 ...... （共2074字） [阅读本文]>>
