制品为一左旋斜齿轮，其螺旋角为7°，与之相连的φ47凸缘，其连接处的宽度只有4mm，而且凸缘的最薄处也只有2mm，制品在此处极易产生变形和损坏。为便于斜齿轮的顶出，将齿轮主体部分和凸缘分别在动模板和定模板成型，同时为防止在开模时损坏制品的凸缘和使塑件留于动模，设置了定模顶出机构。此模具为典型的螺旋顶出结构的注塑模具。
开模时，在弹簧1的作用下，推杆4顶动制品的凸缘处，使其脱离定模镶件5而留于动模一侧。顶出时，因为推管9的尾部装有推力轴承7，所以推管9沿齿轮的螺旋方向做螺旋顶出，将制品从动模镶件6中顶出。

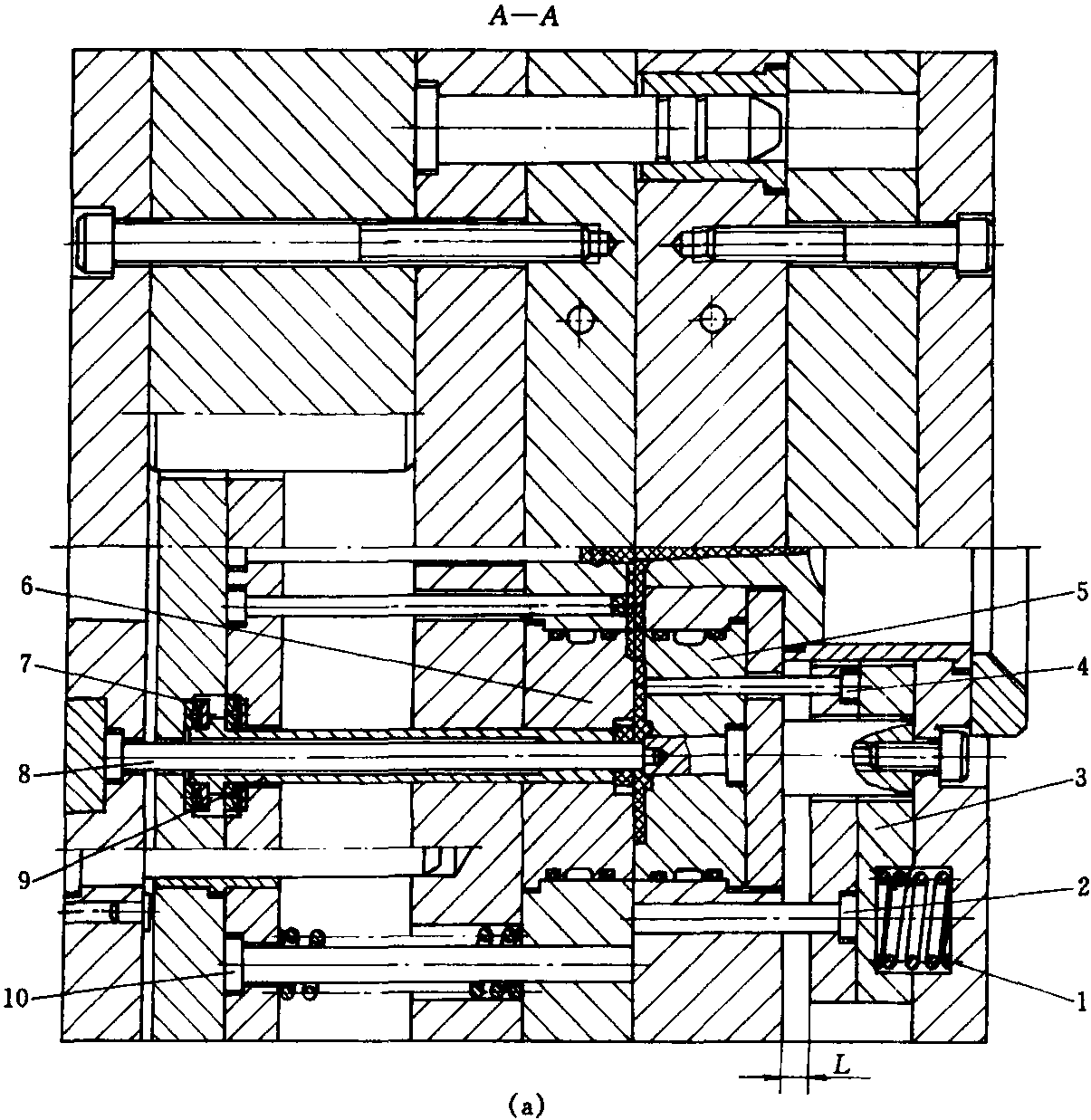

图5-1 (a) 塑料螺旋齿轮注塑模具主视图
