套筒为一深筒形塑件，成型采用三板式点浇口模具。
开模时在弹簧13的作用下，模具首先沿Ⅰ-Ⅰ分型面分型，浇口被拉料杆14拉断。当开模至一定距离后，定距拉杆5拉动脱料板2，模具沿Ⅱ-Ⅱ分型面分型，浇注系统凝料被脱料板2从拉料杆14及主流道衬套中脱出并自动落下。继续开模，定距拉杆6使模具沿Ⅲ-Ⅲ分型面分型，制品留于动模一侧的型芯12上。
顶出时，推件板8将塑件从型芯12上推出，限位螺钉9限制推件板的推出距离。为防止制品与型芯之间处于真空状态，而使制品产生变形和损坏，设置了进气阀，用以消除其真空状态，见图5-2。

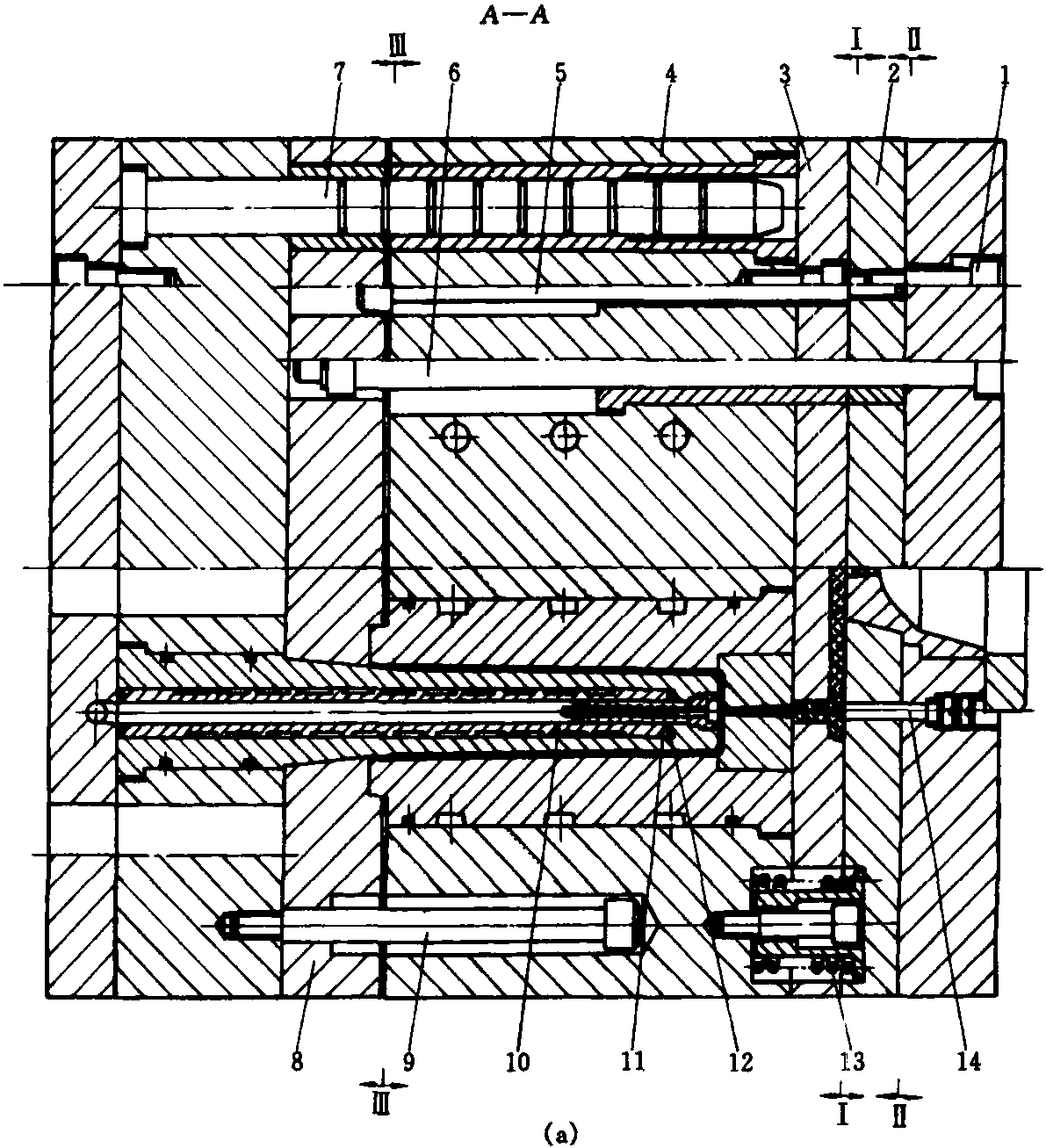

图5-2 (a) 塑料套筒注塑模具主视图
图5-2 (b) 塑料套筒注塑模具俯 ...... （共428字） [阅读本文]>>
