开模时，在弹簧7作用下，首先沿Ⅰ-Ⅰ分型，将主流道从主流道衬套中拉出，螺帽3对定模板8限位后，模具沿Ⅱ-Ⅱ面分型。
顶出时，由推杆15、17、20分别推动斜滑块11、21、22和制品，完成对制品各处侧凹的抽芯并顶出制品，复位杆9用于使斜滑块复位。
此模具为斜滑块成型内外侧凹结构的注塑模具，其主要特点是，点浇口开设在折页近处，有利于注射成型;制品的两处外侧凹和三处内侧凹分别由斜滑块11、21、22成型，结构紧凑，加工简便;型芯5、12分别冷却，有利于控制模具温度; 由于制品成型面积较大，利用四根推板导柱兼起支撑作用。
见图5-4。

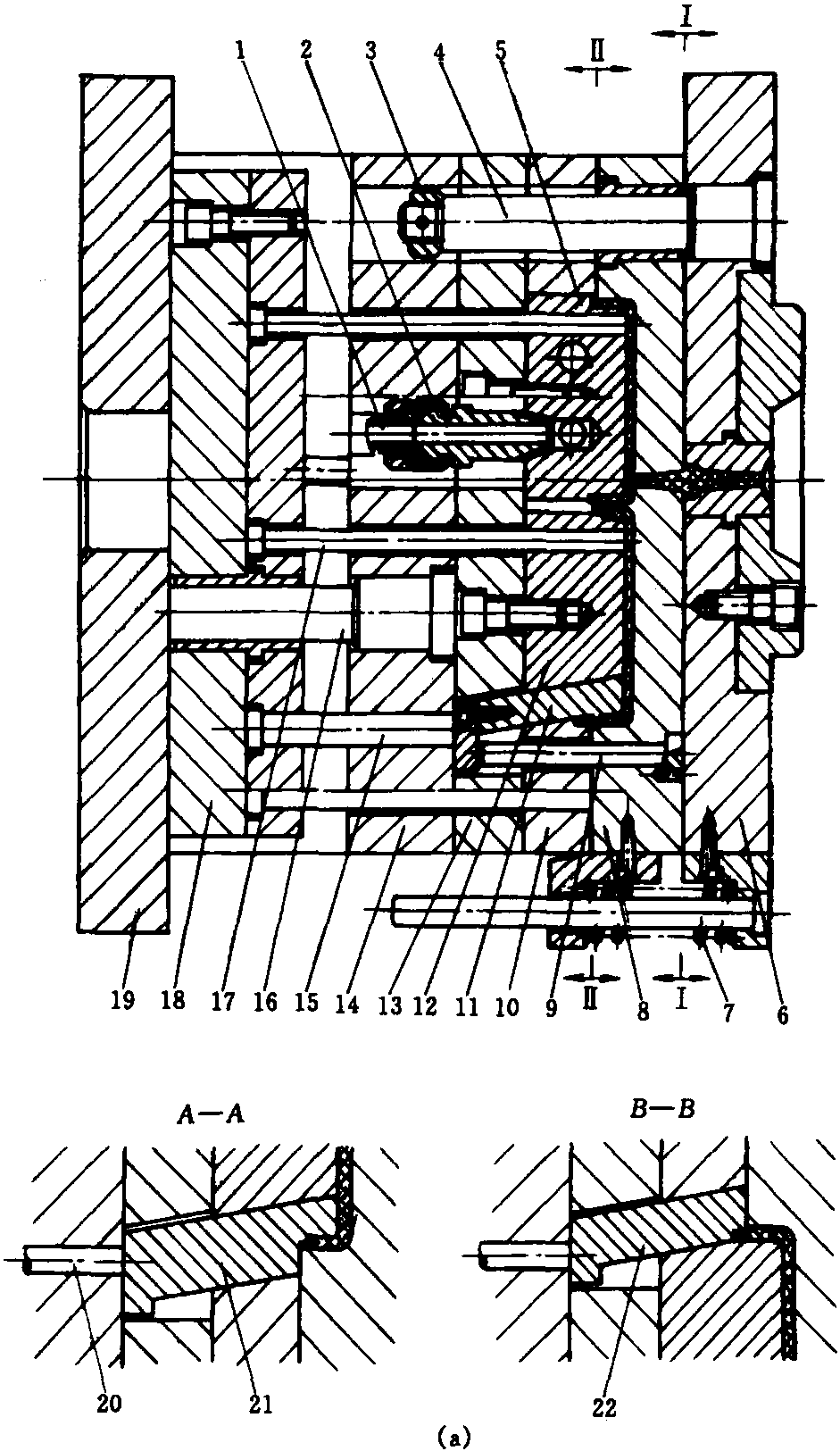

图5-4 (a) 塑料卡尺盒注塑模具主视图
图5-4 (b) 塑料卡尺盒 ...... （共489字） [阅读本文]>>
