制品横截面呈中空椭圆形。此模具中由斜滑块4成型制品外形，由型芯3和内滑块10成型制品内形，内滑块10可在推件板15中滑动。
开模时，弹簧8弹动斜滑块4使斜滑块4和斜导柱6作相对运动，由斜导柱6使斜滑块4向两侧分型，当螺钉13对斜滑块4限位后，制品即被型芯3和内滑块10带往动模，脱离斜滑块4。

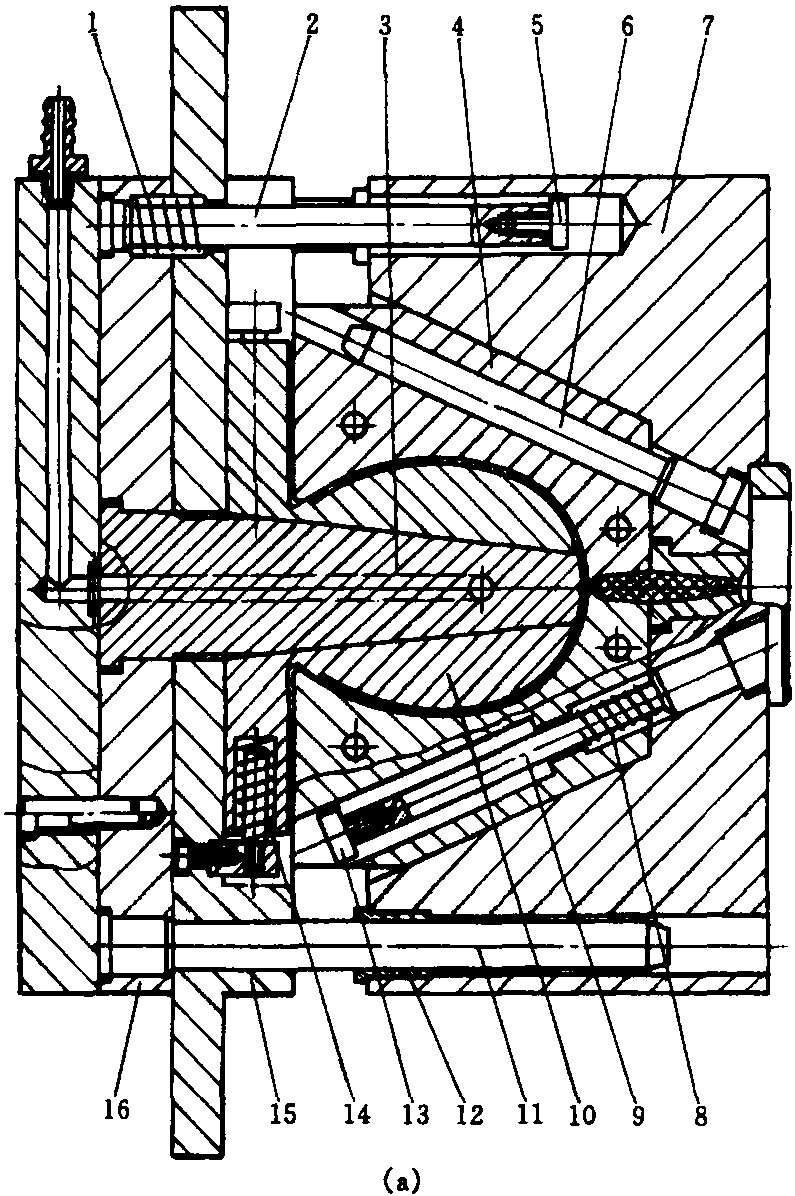

图5-6 (a) 塑料罩注塑模具主视图
图5-6 (b) 塑料罩注塑模具俯视图及塑件图
1—弹簧 2—定距拉杆 3—型芯 4—斜滑块 5—螺钉 6—斜导柱
7—定模板 8—弹簧 9—定距拉杆 10—内滑块 11—导柱
12—导套 13—螺钉 14—弹簧 15—推件板 16—型芯固定板
顶出时，注射机顶杆推动推件板15，此时，在弹簧14作用下，内滑块10在沿 ...... （共450字） [阅读本文]>>
