制品由三个点浇口成型，由斜导柱完成三个方向的侧孔抽芯。
开模时，由于定模板10与推杆3及推板2连接，因此，模具首先沿Ⅰ-Ⅰ面分型，此时完成三个方向的抽芯，随后拔掉浇口。顶出时，注射机顶针推动推板2、推杆3使模具沿Ⅱ-Ⅱ面分型。当推板2推动推板4后，则推杆5推动推件板9使制品脱离型芯6。此种结构，定模板10应尽可能不脱离导柱，见图5-8。

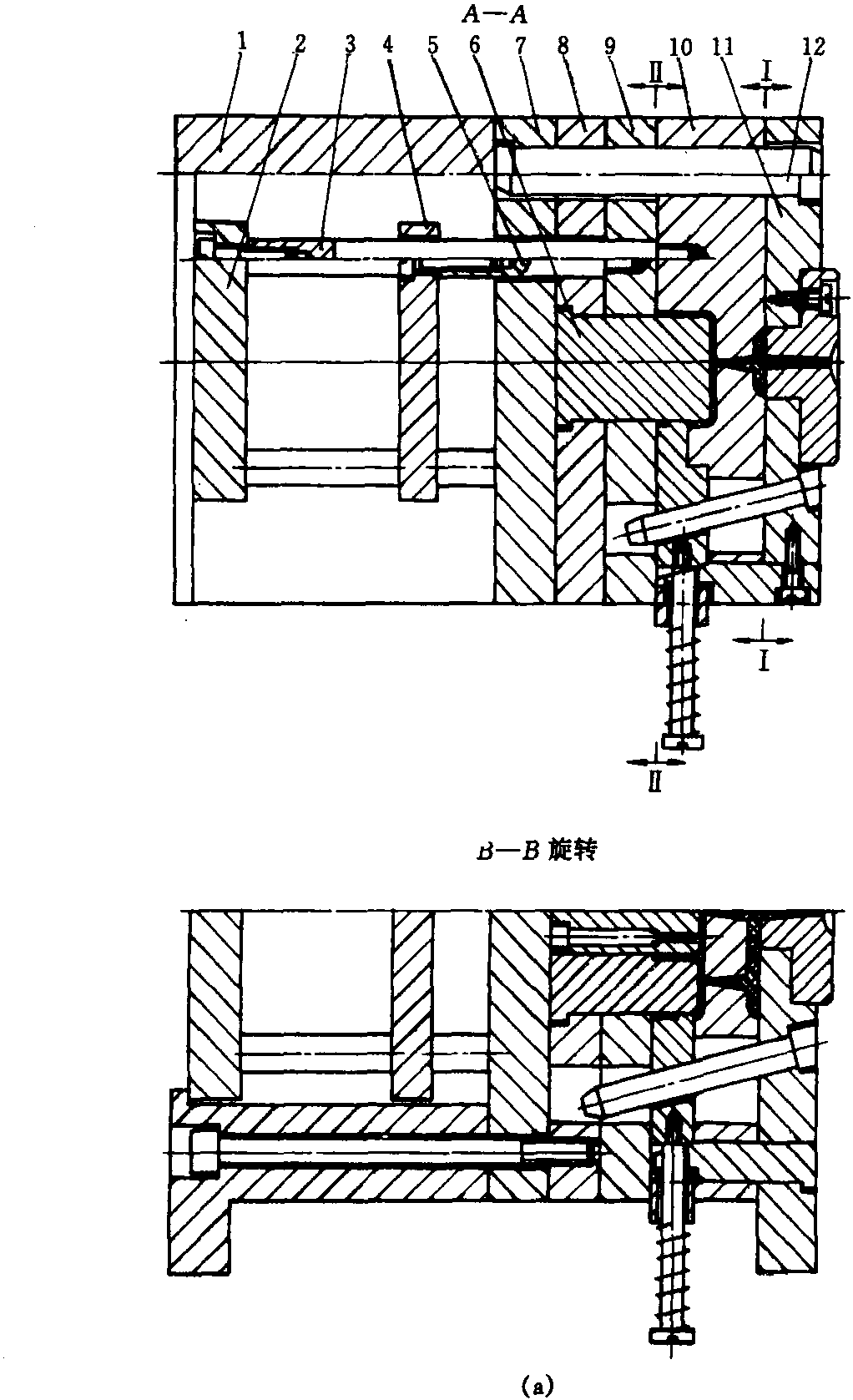

图5-8 (a) 塑料外罩注塑模具主视图
图5-8 (b) 塑料外罩注塑模具俯视图及塑件图
1—支座 2—推板 3—推杆 4—推板 5—推杆 6—型芯 7—支承板
8—型芯固定板 9—推件板 10—定模板 11—定模座板 12—导 ...... （共313字） [阅读本文]>>
