制品矩形内腔由设定在定模一侧的型芯3成型，外形及螺纹由设在动模一侧的斜滑块15成型。由于制品对型芯3包紧力较大，故设置了定模推板4。此模具为定模设顶出机构的注塑模具。
开模时，在摆钩7和弹簧14作用下，模具首先沿Ⅰ-Ⅰ面分型，从而使定模推板4及制品同时被带往动模。当摆钩7脱离挡板5的限制后，在弹簧作用下摆钩7脱开定模推板4，此时限位板13对定模推板4限位，模具沿Ⅱ-Ⅱ面分型，随后推杆10推动斜滑块15完成制品螺纹部分脱模并顶出制品，见图5-9。

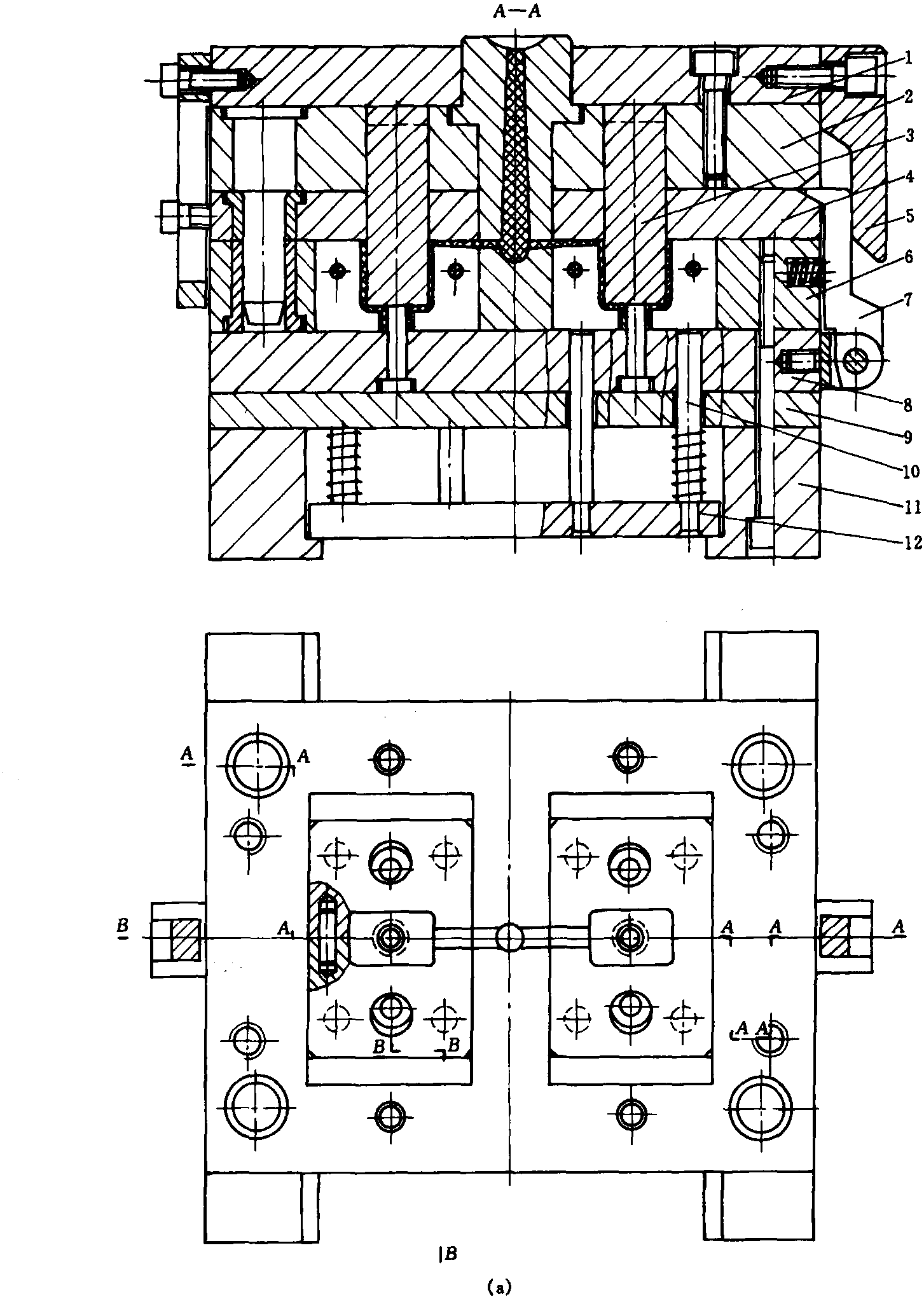

图5-9 (a) 塑料外壳注塑模具主视图及俯视图
图5-9 (b) 塑料外壳注塑模具侧视图及塑件图
1—定模座板 2—型芯固定板 3—型芯 4—定模推板 5 ...... （共408字） [阅读本文]>>
