该模具用以成型四种规格的隔板制品。模具结构采用双分型面。定模型腔成型窄的制品，由侧浇口进料;动模型腔成型宽的制品，由点浇口进料。此模具为点浇口进料的三板式模具。
开模时，Ⅰ-Ⅰ面首先分型，在此过程中，在摆钩9和弹簧1的同时作用下，由推杆3将窄制品顶出定模板5型腔;然后，在继续开模中，摆钩9被强行脱开，窄制品和浇口随浇口板6一起移动，当摆钩9钩住浇口板6时，在弹簧17作用下，推杆16将点浇口顶断，窄制品同时脱开浇口板6。当浇口板6由垫圈19限位后，摆钩9再次被强行脱开，此时模具沿Ⅱ-Ⅱ面分型，随后推杆11将宽制品从动模板7中顶出，见图5-15。

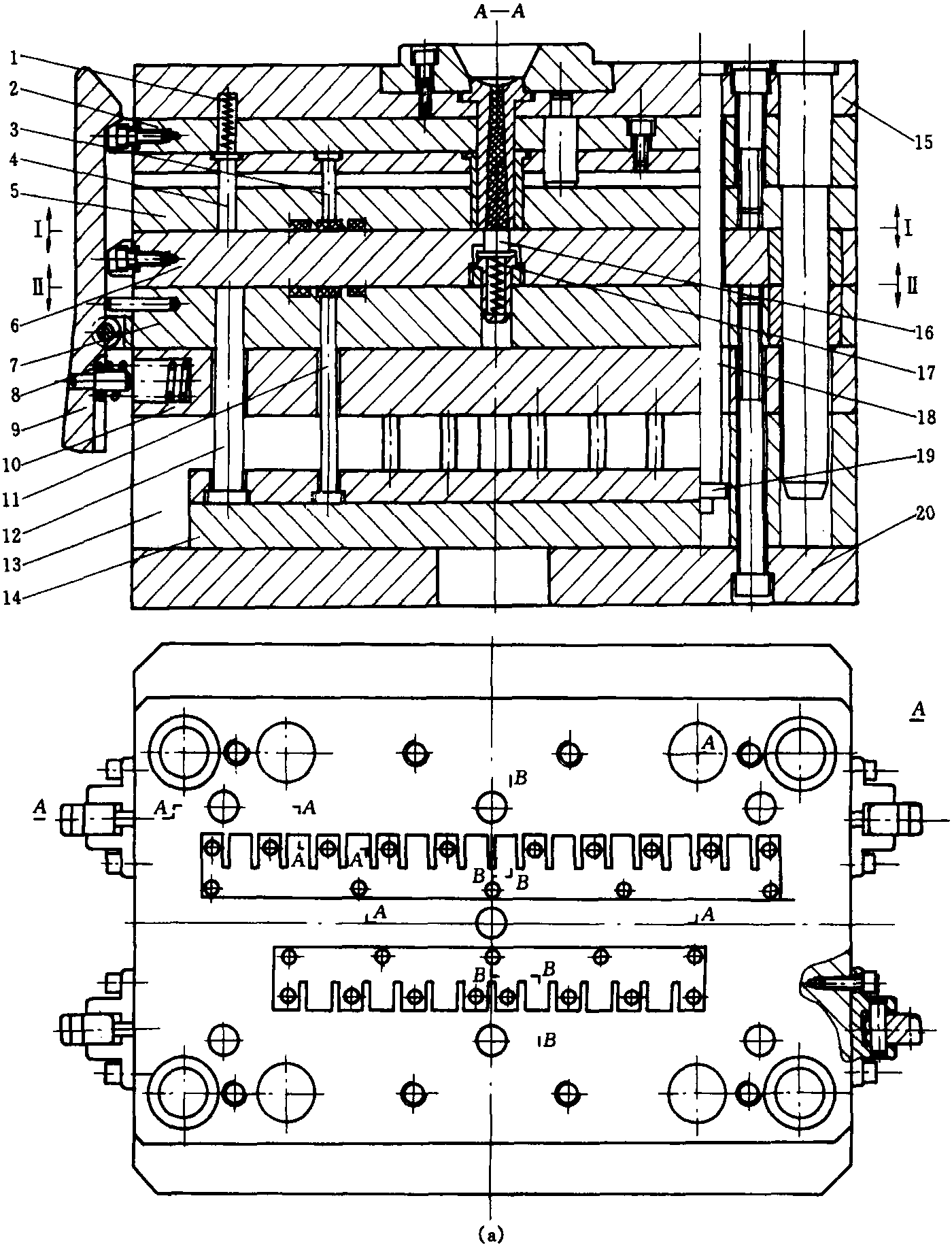

图5-15 (a) 塑料隔板注射模具 ...... （共475字） [阅读本文]>>
