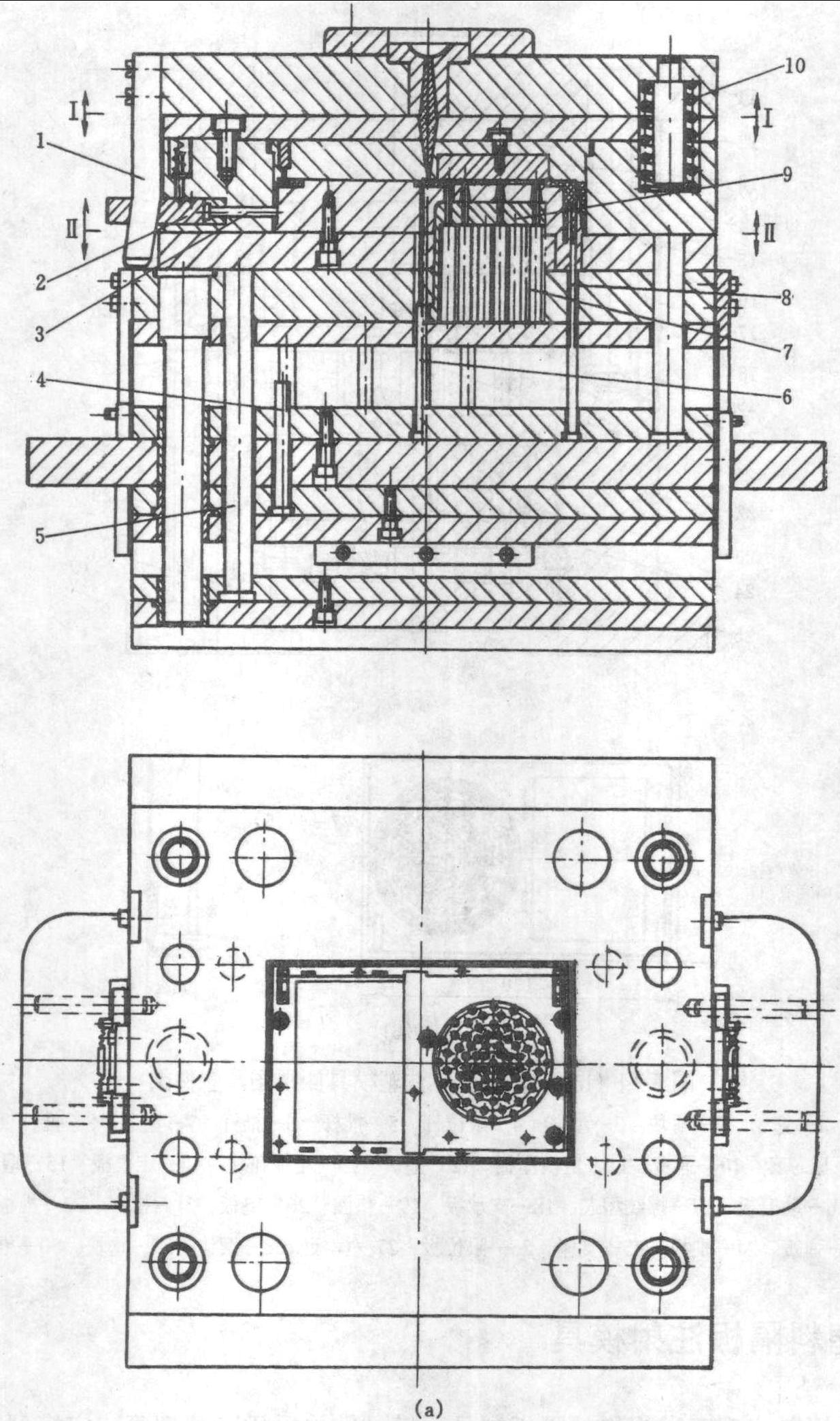

此模具为二次顶出机构的注塑模具。
开模时，在弹簧10作用下，模具首先沿Ⅰ—Ⅰ面分型，以确保弯销1带动滑块2完成型芯3抽芯，并给去除浇口留出空间。当垫圈19起限位作用后，模具沿Ⅱ-Ⅱ面分型，制品包紧型芯15被带往动模一侧。
顶出过程是，先由机床液压顶出缸推动推板30，从而使推杆5推动动模板16移动，即以推板方式托住制品使其脱离型芯7，避免制品变形，此时限位板26已限位。继而再由机床的机械顶杆推动推板22移动，并在摆钩28作用下，推板24同步前移，从而使推杆6、8和21分别推动制品和螺纹型芯17脱离型芯15; 继续顶出，则在楔板27作用下，使摆钩28脱钩，此时在弹簧23及限位杆4的作用下 ...... （共609字） [阅读本文]>>
