6.4.1 多层线圈

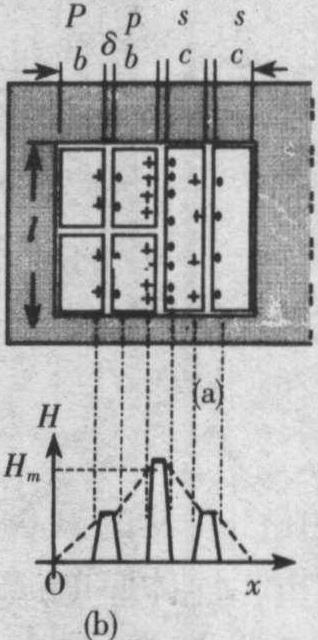

图6-8是一个初级(p)和次级(s)线圈都是双层的变压器。导线的厚度大于穿透深度△。由于邻近效应，电流仅集中在初级与次级靠近的一边导线中△宽度流通。在远离的一边导体中没有磁场，也应当没有电流。事实是怎样呢?
首先与图6-6 (b)一样作窗口空间磁场分布图，从最外边作为x=0做起。因邻近效应，电流集中在外层导线的最右边——里边，到达x=b-△时，磁场在△范围内由0上升到H1＝N1I1/2l，然后在层间隙δ中保持这个数值。但x>b+δ即到达第二层时，第二层的外边，如果导体中没有电流，第二层中和δ中一样将有交变磁场H1，此交变磁场在第二层中产生涡流，使第二层外边边缘△深度产生 ...... （共5491字） [阅读本文]>>
