根据电路拓扑和输入、输出参数就可以计算出电磁元件的设计参数。磁元件的损耗是线圈设计的主要出发点之一。图6-16是一个变压器铜损耗和磁芯损耗定性关系图。在给定绝缘等级和应用环境条件(温升)下，选取较高的△B值，可以减少匝数，但磁芯损耗Pc增加;线圈匝数减少，导线电阻减少，线圈损耗PW下降;反之，PW增加，而Pc减少。变压器的总损耗P是两者之和。在某一个匝数N(B)下有一个最小值，即当PW＝PC时变压器损耗最小，体积也最小。实际上，完全达到最优是困难的，但在图6-16虚线包围的范围内已相当满意了。
铁氧体线圈铜损耗与磁芯损耗之比一般在4～0.25范围内。

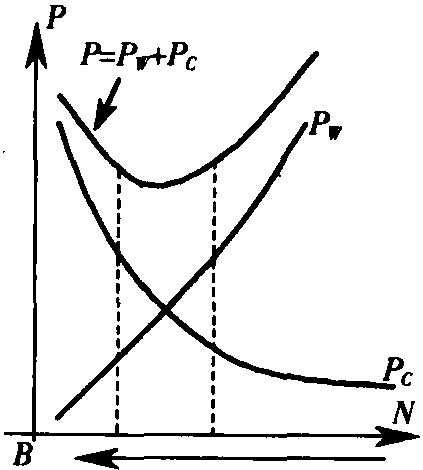

图6-16 变压器损耗图
线圈和磁 ...... （共5646字） [阅读本文]>>
