1.线圈间电容和屏蔽
线圈间电容是开关电压初级和次级之间共模噪声的通道。在减少漏感和涡流损耗时，要求线圈交错绕，宽窗口，初次级空间尽量紧凑等都增加了线圈间电容。
图6-20 变压器屏蔽
图6-18 变压器线圈结构图

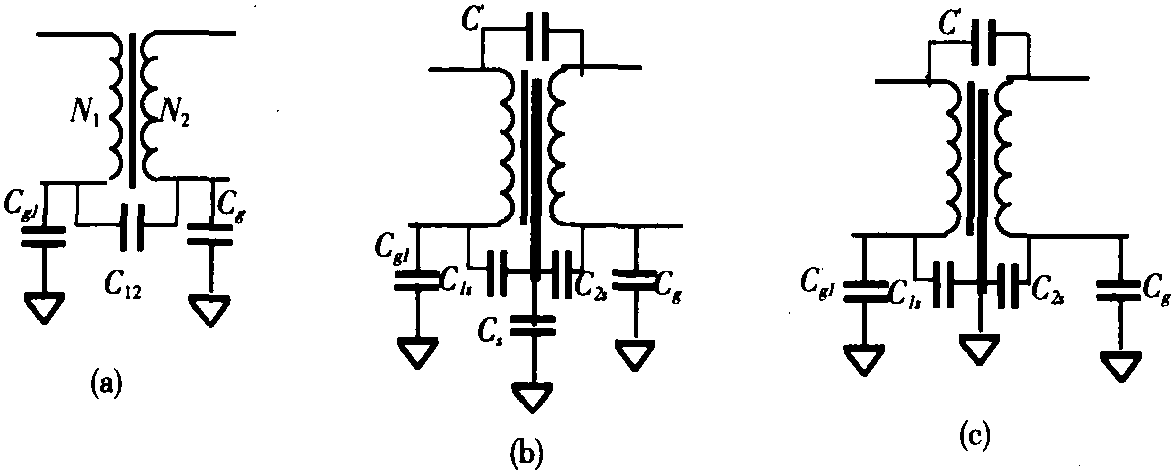

为了减少初级和次级之间电的耦合，可采用恰当的屏蔽措施(图6-18)。用薄铜带或金属绝缘膜隔离围绕在初级和次级之间，构成电气屏蔽。屏蔽必须本身绝缘，不能构成短路匝。因为屏蔽总是处于高磁场强度区，屏蔽层厚度必须远小于△，一般为△/3，避免无源涡流损耗。屏蔽应当以最小的引线电感直接焊接到大地或变压器初级线圈的 “静止” (输入电源+或-)电压端，才能起到屏蔽作用 ...... （共2219字） [阅读本文]>>
